1、简答题  实验室中有一只允许最大电流为20mA、阻值约为150Ω的电阻Rx，某同学为了准确测量该电阻的阻值，进行了如下的实验．
（1）由于没有合适量程的电流表，该同学将一灵敏电流表G（量程200μA，内阻为360Ω）改装成量程为2mA的电流表A，应将电流表G______联一只阻值为______Ω的定值电阻．
（2）除以上改装好的电流表A，实验室还提供了下列器材：电源E（电动势4V），电压表V（量程3.0V，内阻约为3kΩ）、滑动变阻器R（最大阻值为10Ω）、电键S、导线若干．请在右面的方框中画出你设计的电路图．
（3）该同学连接好电路后，调节滑动电阻器R，得到下表中5组数据．根据实验数据作出该电阻的UI图线，并计算出电阻的阻值为______Ω．（保留三位有效数字）

2、实验题  （10分）图中虚线框内存在一沿水平方向、且与纸面垂直的匀强磁场。现通过测量通电导线在磁场中所受的安培力，来测量磁场的磁感应强度大小、并判定其方向。所用部分器材已在图中给出，其中D为位于纸面内的U形金属框，其底边水平，两侧边竖直且等长；E为直流电源；R为电阻箱；A为电流表；S为开关。此外还有细沙、天平、米尺和若干轻质导线。

（1）在图中画线连接成实验电路图。
（2）完成下列主要实验步骤中的填空
①按图接线。
②保持开关S断开，在托盘内加入适量细沙，使D处于平衡状态；然后用天平称出细沙质量m1。
③闭合开关S，调节R的值使电流大小适当，在托盘内重新加入适量细沙，使D________；然后读出___________________，并用天平称出____________。
④用米尺测量_______________。
（3）用测量的物理量和重力加速度g表示磁感应强度的大小，可以得出B=_________。
（4）判定磁感应强度方向的方法是：若____________，磁感应强度方向垂直纸面向外；反之，磁感应强度方向垂直纸面向里。

3、实验题  为了探究电磁感应现象的产生条件，上（右）图给出了一系列必备的实验仪器。请用导线将没有连接好的仪器正确的连接成实验电路(用笔画线表示导线)。

4、实验题  有一根细长而均匀的金属管线样品，长约为60cm，电阻大约为6Ω。横截面如图甲所示。

5、实验题  某同学要测量一导体的电阻Rx。

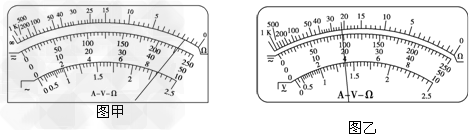

（1）他先用多用电表粗测其电阻．用已经调零且选择开关指向电阻挡“×100”挡位的多用电表测量，其表盘及指针所指位置如图甲所示，要能比较准确地测量该电阻的阻值，应将多用电表的选择开关旋转到电阻挡的________ 挡位，调到正确挡位后重新调零，再次测量此电阻，其表盘及指针所指位置如图乙所示，则该电阻约为________Ω。

（2 ）该同学想用“伏安法”更精确地测量该导体的电阻Rx，现有的器材及其代号和规格如下：
A．待测电阻Rx
B．电流表A1(量程0～50 mA，内阻约为50 Ω)
C．电流表A2(量程0～5 mA，内阻约为30 Ω)
D．电压表V1(量程0～3 V，内阻约为10 kΩ)
E．电压表V2(量程0～15 V，内阻约为50 kΩ)
F．直流电源E( 电动势6 V，内阻不计)
G．滑动变阻器R1(阻值范围为0～20 Ω，允许通过的最大电流为2.0 A)
H．定值电阻R2＝50 Ω
I．开关S一个，导线若干。则：
①为了使实验误差较小，要求电表的指针的偏转幅度达到半偏以上，并要求测得多组数据进行分析，则电流表应选择________ ，电压表应选择________(选填器材前的字母代号) ．
②将你设计的实验电路画在虚线框内．

③使用设计的电路图进行测量，若电压表的读数为U，电流表的读数为I，那么，待测电阻的阻值Rx＝________( 用已知物理量和测量的物理量的字母符号表示) ．
