1、实验题  多用电表是实验室和生产实际中常用的仪器。如图是一个多用电表的简化内部电路图，其中测电流和测电压时各有两个量程，还有两个档位用来测电阻。电流的量程分别是2.5mA和10mA，电压表的量程分别是10V和50V。
在进行电阻测量时，应将S拨到?或?位置，在进行选用量程是2.5mA电流表测量时，应将S拨到?位置，在进行选用量程是50V电流表测量时，应将S拨到
?位置。

参考答案：3、4? 2? 6?

本题解析：略

本题难度：一般

2、填空题  有一根粗细均匀的金属电阻线．
（1）用螺旋测微器测直径时，示数如图1所示，读数为______mm．
（2）其电阻Rx可用如图2甲所示的电路测量．所给器材中电流表上只有刻度但未标明电流值；R1是电阻箱，其阻值是准确的；S2是单刀双掷电键（当掷刀扳向1时与1相通，当掷刀扳向2时与2相通）．
①将图乙中的实验按图甲连成电路，并用箭头标明滑动变阻器的滑动触头在实验开始的位置．
②写出主要的实验步骤及测量的结果．
A、______，B、______，
C、______，D、______．

参考答案：（1）螺旋测微器的读数为1mm+0.01×0.0mm=1.000mm．
（2）根据电路图连接实物图．如图所示，滑片开始滑到最右端．
操作步骤：A．将滑动变阻器调至输出电压为零的位置，再合上 S1．
　　B．将S2 扳向2，调滑动变阻器使电流表指针在某一电流刻度，并记下该位置
　　C．使 R1阻值最大后，将 扳向1，调电阻箱，使电流表指针回到所记的位置，记下电阻箱阻值 R1．
　　D．被测电阻Rx=R1．


故答案为：（1）1.000
　　　 （2）①如图所示．
　　②A．将滑动变阻器调至输出电压为零的位置，再合上 S1．
　　B．将S2 扳向2，调滑动变阻器使电流表指针在某一电流刻度，并记下该位置．
　　C．使 R1阻值最大后，将 扳向1，调电阻箱，使电流表指针回到所记的位置，记下电阻箱阻值 R1．
　　D．被测电阻Rx=R1．

本题解析：

本题难度：一般

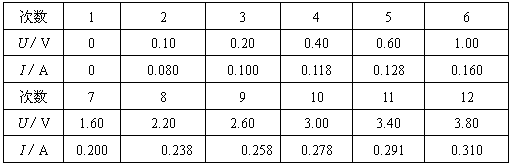

3、实验题  某同学用电压表、电流表和滑动变阻器等常规器材研究标有额定电压为3.8V字样（额定功率字迹不清）的小灯泡的伏安特性，测得的实验数据如下表所示。

请你根据上表数据：

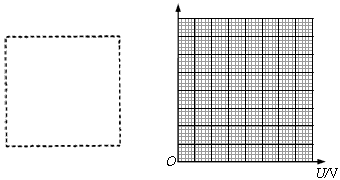

（1）在如图所示虚线框中画出实验电路图；
（2）在如图所示的坐标系中，选取适当的标度，画出小灯泡的伏安特性曲线；

（3）实验中小灯泡两端的电压从零变化到额定电压的过程中，小灯泡的最大电阻约为_____________Ω (保留三位有效数字) ；电阻大小发生变化的原因是_____________；
（4）将本实验用的小灯泡接入如图所示的电路，电源电压恒为6.0V，定值电阻R1=30Ω，电流表（内阻不计）读数为0.45A。根据你描绘出的小灯泡的伏安特性曲线，此时小灯泡消耗的实际功率约为_____________W（保留两位有效数字）。

参考答案：（1）（2）“略”
（3）12.3；随着电压的增大，通过小灯泡的电流增大，同时小灯泡的发热功率增加，灯丝的温度升高，所以金属灯丝的电阻率增大，灯泡的电阻增大
（4）0.60～0.65

本题解析：

本题难度：困难

4、实验题  （17分）（1）利用如图甲所示装置演示沙摆做简谐运动的图象。当盛沙的漏斗下面的薄木板被水平拉出时，做简谐运动的漏斗漏出的沙在板上形成的曲线如图乙所示，实验测得图中4个点A、B、C、D间的距离分别为AB＝0.25cm、BC=0.75cm、CD=1.25m,则木板做______（匀速、匀加速、匀减速）直线运动；已知沙摆的摆长为L=1m，则木板运动的加速度约为______m/s2（计算中可以认为）

（2）待测电阻Rx的阻值在80Ω～100Ω)之间，现要测量其电阻的阻值，实验室提供如下器材:
A．电流表A1(量程50mA、内阻r1=10Ω)?
B．电流表A2(量程200mA、内阻r2约为2Ω)
C．电流表A3(量程O.6A、内阻r3约为O.2Ω)
D．定值电阻R0=30Ω?
E．滑动变阻器R(最大阻值约为10Ω)
F．电源E(电动势为4V)
G．开关S、导线若干
①某同学设计了测量电阻Rx的一种实验电路原理如图甲所示，为保证测量时电流表读数不小于其量程的，M、N两处的电流表应分别选用：M为_______；N为_______。(填器材选项前相应的英文字母)； 滑动变阻器R的滑片由a到b滑动，M的示数会?，N的示数会?。（填增大、减小或不变）
②在下列实物图乙中已画出部分线路的连接，请你以笔画线代替导线，完成剩余的线路连接。

③若M、N电表的读数分别为IM、IN ,则Rx的计算式为Rx=______________。?

参考答案：（1）匀加速运动? 0.5 m/s2（2）A? B?增大?增大?

本题解析：(17分)(1) 根据乙图象及数据知，做匀加速运动(2分)?；由，求得a＝0.5 m/s2（3分）；（2）①M处应用小量程A 、N处应用大量程 B（共4分，每空2分）；滑动变阻器R的滑片由a到b滑动时，电路两端电压变大，则M增大、N增大（共2分，每空1分）
②如图所示（2分）

③根据闭合电路欧姆定律有：，解得（4分）

本题难度：一般

5、实验题  一节干电池，电动势大约为1.5V．内电阻约为0.5Ω．某实验小组的同学们为了比较准确地测出该电池的电动势和内电阻，他们在老师的支持下得到了以下器材：
A．电压表V（15V，内阻RV约为5kΩ）
B．电流表G（量程3.0mA，内阻Rg=10Ω）
C．电流表A（量程0.6A，内阻RA=0.50Ω）
D．滑动变阻器R1（0～20Ω，10A）
E．滑动变阻器R2（0～100Ω，1A）
F．定值电阻器R3=990Ω
G．开关S和导线若干
(1)为了尽可能准确地进行测量，同时为了操作方便，实验小组设计了如图1所示的电路图，请填出图中a、b、c处应选用的器材分别是　_________　、　_________　、　_________　．（填写器材序号）
（2）同学们根据该方案测出相关数据，并在坐标系内作出相应的图线如图所示．根据该图线可以求出电源的电动势E=　_________　V（保留三位有效数字），电源的内阻r=　_________　Ω（保留两位有效数字）．

参考答案：（1）DBC?（2）1.48（1.45-1.49均可）? 0.34（0.30-0.40内均可）

本题解析：（1）由于电动势只有1.5v，器材中电压表量程为15v，使用该电压表误差太大，所以需要改装一个电压表，则b处是B；电动势较小，只需要使用较小的滑动变阻器D；电流表用C；（2）从图像可以看出电动势为1.48v；内阻为：，

本题难度：一般
