1、填空题 某课题小组,收集了数码相机、手机等用旧了的各种类型的电池,及从废旧收音机上拆下的电阻、电容、电感线圈等元件.现从这些材料中选取两个待测元件,一是电阻R0(约为2kΩ),二是手机中常用的锂电池(电动势E标称值为3.7V,允许最大放电电流为100mA),在操作台上还准备了如下实验器材:
A.电压表V(量程4V,电阻RV约为4.0kΩ)
B.电流表A1(量程100mA,电阻RA1约5Ω)
C.电流表A2(量程2mA,电阻RA2约50Ω)
D.滑动变阻器R1(0~40Ω,额定电流1A)
E.电阻箱R2(0~999.9Ω)
F.开关一只、导线若干
(1)为了测定电阻R0的阻值,小组的一位成员设计了如图所示的电路图,所选取的相应器材(电源用待测的锂电池)均标在图上,其设计或器材选取中有不妥之处,你认为应如何调整?______
(2)在实际操作过程中,发现滑动变阻器R1,电流表A1已损坏,请用余下的器材测量锂电池的电动势E和内电阻r.
①请你在方框中画出实验电路图(标注所用器材符号)
②为了便于分析,一般采用线性图象处理实验数据,请写出与线性图象对应的相关物理量间的函数关系式______.

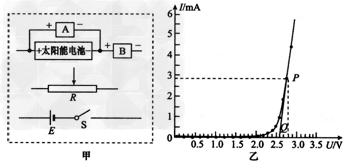

2、实验题 太阳能是一种清洁、绿色能源。在上海举办的2010年世博会上,大量使用了太阳能电池。太阳能电池在有光照时,可以将光能转化为电能;在没有光照时,可以视为一个电学器件。某实验小组通过实验,探究一个太阳能电池在没有光照时(没有储存电能)的I-U特性。所用的器材包括:太阳能电池,电源E,电流传感器,电压传感器,滑动变阻器R,开关S及导线若干。
(1)为了描绘出完整的I-U特性曲线,在图甲中A处接________传感器,B处接________传感器,并将图甲连成完整的实验电路图。?
(2)该实验小组根据实验得到的数据,描点绘出了如图乙的I-U图像,图中PQ为过P点的切线。由图可知,当电压小于2.00?V时,太阳能电池的电阻________(填“很大”或“很小”);当电压为2.80?V时,太阳能电池的电阻约为________Ω。
3、实验题 在“用电流表和电压表测定电池的电动势和内电阻”的实验中.
(1)备有如下器材:
A.干电池1节;? B.滑动变阻器(0~20Ω);
C.滑动变阻器(0~1kΩ);? D.电压表(0~3V);
E.电流表(0~0.6A);? F.电流表(0~3A);
G.开关、导线若干.
其中滑动变阻器应选______,电流表应选________.(只填器材前的序号)
(2)为了最大限度地减小实验误差,请在虚线框中画出该实验最合理的电路图.
?
| 1
| 2
| 3
| 4
| 5
| 6
|
I(A)
| 0.10
| 0.15
| 0.20
| 0.25
| 0.30
| 0.40
|
U(V)
| 1.32
| 1.26
| 1.18
| 1.13
| 1.04
| 0.93
|
(3)某同学记录的实验数据如上表所示,试根据这些数据在图中画出U-I图线,根据图线得到被测电池的电动势E=________V,内电阻r=________Ω.(保留三位有效数字)
www.91exAm.org 4、实验题 在“描绘小灯泡的伏安特性曲线”的实验中,使用的小灯泡标有“6 V 3 W”,其他可供选择的器材有:
A.电压表V1(量程6 V,内阻20 kΩ)
B.电压表V2(量程20 V,内阻60 kΩ)
C.电流表A1(量程3 A,内阻0.2 Ω)
D.电流表A2(量程0.6 A,内阻1 Ω)
E.滑动变阻器R1(0~1000 Ω,0.5 A)
F.滑动变阻器R2(0~20 Ω,2 A)
G.学生电源E(6 V~8 V)
H.开关S及导线若干
某同学通过实验测得小灯泡两端的电压U和通过它的电流I,绘成U-I关系曲线如图甲所示.
(1)实验中电压表应选用____,电流表应选用_____,滑动变阻器应选用________;
(2)在虚线框乙中画出实验所用的电路图;
(3)若将该小灯泡接在电动势为6 V,内阻为4 Ω的电源两端,则灯泡实际消耗的功率为________W.
5、填空题 如图所示,电阻R两端的电压U随通过该电阻的电流I的变化曲线如图所示,电源电动势为7.0V(内阻不计),R1=1000Ω(不随温度变化).现调节可变电阻R2的阻值,使电阻R与R1消耗的功率相等,此时通过R的电流为______mA;继续调节R2,使AB与BC间的电压相等,这时通过R的电流变为______mA.
