1、填空题  在做“测定金属丝的电阻”的实验中，若待测电阻丝的电阻值约为5Ω，要求测量结果尽量准确，提供以下器材供选择：
A．电池组（3V，内阻约1Ω）
B．电流表（0～3A，内阻0.0125Ω）
C．电流表（0～0.6A，内阻约0.125Ω）
D．电压表（0～3V，内阻4KΩ）
E．电压表（0～15V，内阻l?15KΩ）
F．滑动变阻器（0～20Ω，允许最大电流1A）
G．滑动变阻器（0～2000Ω，允许最大电流0.3A）
H．开关、导线若干
（1）实验时应从上述器材中选用______（填写仪器前字母代号）
（2）测电阻时，电流表、电压表、待测电阻Rx在组成图示测量电路时，电压表右侧应接______（选填“a”或“b”），测量值比真实值偏______（选填“大”或“小”）．

参考答案：（1）电池组A必选，由于电动势是3 V，用3 V量程的电压表D；因为电阻丝的电阻大约为5Ω，如果把3 V的电动势全加在电阻丝上，电流才是0.6 A，因此用量程是0.6 A的电流表C；此题中金属丝的电阻大约为5Ω，为了减小实验误差，应选10Ω的滑动变阻器F，还有连接电路必要的导线开关H，所以实验器材选用ACDFH；
（2）因为待测电阻与电流表和电压表内阻相比较，远小于电压表的内阻，属于小电阻，属于电流表采用外接法误差较小，属于电压表右侧应接a端．此时由于电压表起分流作用，电流表测量通过电阻的电流偏大，根据欧姆定律，则测量值比真实值偏小．
故答案为：（1）ACDFH?（2）a?（3）小

本题解析：

本题难度：一般

2、实验题  如图所示，将万用表的选择开关置于“欧姆档”，再将电表的两支表笔与负温度系数的热敏电阻（Rt的阻值随温度的升高而减小，随温度降低而增大）两端相连，这时表针恰好指在刻度盘的正中间．若往Rt上擦一些酒精，表针将向?（填“左”或“右”）移动；若用吹风机将热风吹向电阻，表针将向?（填“左”或“右”）移动。

参考答案：左　右

本题解析：略

本题难度：简单

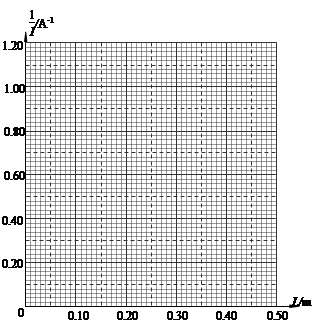

3、实验题  为测定某电源内阻r和一段电阻丝单位长度的电阻R0，设计如图所示的电路。ab是一段粗细均匀的电阻丝，R是阻值为2Ω的保护电阻，电源电动势为6V，电流表内阻不计，示数用I表示，滑动片P与电阻丝有良好接触， aP长度用L表示，其它连接导线电阻不计。实验时闭合电键，调节P的位置，将L和与之对应的I数据记录在下表。

参考答案：（1）如右图所示。?
（2）= +L?
（3）0.40，? 9.30±0.12

本题解析：（1）将图线画为直线，让该直线经过尽量多的点，不在该直线上的点让其均匀分布在直线两侧。（2）根据闭合电路欧姆定律E=I(r+R+LR0),整理得= +L ?（3）根据上述表达式知图线的纵截距为?，由图读得为0.40=?，代入数值解得r=0.4Ω；根据上述表达式知图线斜率为，由图求得斜率为1.56，即=1.56，代入数据解得R0=9.36Ω

本题难度：一般

4、填空题  要用多用电表测量一个阻值约为R=60Ω的电阻，请从下列各操作中，选出能比较准确地测定该电阻和符合多用电表安全使用规则的几项，并将他们按合理顺序填写在后面的空白处。（已知电表正中间的示数是40）
A．旋动转换开关，使其尖端对准欧姆档×10处
B．将两表笔分别接到R的两端，读出R的阻值
C．旋动转换开关，使其尖端对准欧姆档×1处
D．将两表笔短接，调节“Ω”调零旋钮，使指针恰好对准欧姆刻度线的零刻度
