1、实验题  现有两个电阻元件，其中一个是由金属材料制成的，它的电阻随温度的升高而增大，而另一个是由某种半导体材料制成的，其电阻随温度的升高而减小。现对其中一个元件R0进行测试，测得通过其中的电流与加在它两端的电压数据如下表所示：

（1）根据表中数据，判断元件R0可能是由上述___________材料制成的，并简要说明理由。理由：_______________________________________________________________。
（2）把元件R0接入如图所示的电路中，闭合开关后，电流表读数为1.20A。已知电路中电源的电动势为3V，内阻不计，此时定值电阻R的电功率________W。

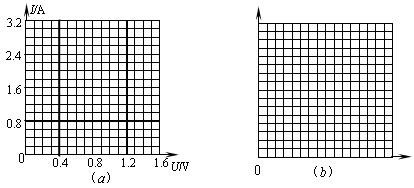

（3）请根据表中数据在（a）图中作出I－U图线。为了求出通过该元件R0的电流I与电压U间的具体关系式，请你适当选取坐标轴，将表中有关数据进行适当换算，在（b）图中作出线性图线，并求出I和U之间的具体关系式。I和U之间的具体关系式为：_______。

参考答案：（1）半导体；随着电流增大，R0的发热功率越大，温度升高，而对应的电阻值减小
（2）2.4
（3）图“略”，I=1.2U2

本题解析：

本题难度：一般

2、实验题  用伏安法测量一个定值电阻的电阻值，现有的器材规格如下：
A．待测电阻Rx（大约100Ω）
B．直流毫安表A1（量程0~10mA，内阻约为100Ω）
C．直流毫安表A2（量程0~40mA，内阻约为40Ω）
D．直流电压表V1（量程0~3V，内阻约为5kΩ）
E．直流电压表V2（量程0~15V，内阻约为15kΩ）
F．直流电源（输出电压4V，内阻计）
G．滑动变阻器R（阻值范围0~50Ω，允许最大电流1A）
H．开关一个、导线若干
小题1:根据器材的规格和实验要求，为使实验结果更加准确，
直流毫安表应选?，直流电压表应选?。（填序号A、B、C、D）
小题2:在方框内画出实验电路图，要求电压和电流的变化范围尽可能大。

参考答案：
小题1:直流毫安表应选? C?，（2分）直流电压表应选? D?。（2分）
小题2:在方框内画出实验电路图：（分压、外接）（2分）

本题解析：本题主要考查电流表，电压表量程的选择，伏安法中电流表的内接法和外接法的选择，滑动变阻器的分压式和限流式的选择。属于基础性题目！
1 由器材中我们看到电源的电压为4v，而待测电阻阻值大约为100欧，且不考虑电阻器阻值，那么电路中的最大电流为40毫安！故电流表应该选C。电源的输出电压为4v，若选择15v量程则指针最大偏转幅度不超过三分之一，误差较大！故电压表选择D
2题目中有这样的一句话“要求电压和电流的变化范围尽可能大”这暗示我们滑动变阻器要使用分压式！电路使用分压式的几种情况有：A当要求电流或电压变化的范围尽可能大或从0开始可持续调节时；B当被测电阻阻值远大于滑动变阻器阻值时；C当采用线流式，电路中的实际电压或电流的最小值仍比被测电阻两端的电压或经过的电流大时！
电流表的阻值40欧与被测电阻相差不大，若采用内接法那么电压所测电压误差相当大，因为电流表分压较明显！故应采用外接法。
内接法外接法的选择：当被测电阻远大于电流表阻值时用内接法,否则用外接法

本题难度：简单

3、填空题  一个量程为0～100μA的电流表，内阻为100Ω，再给它串联一个9900Ω的电阻，将它改装成电压表，改装后电压表的量程为________V，用它来测量一段电路两端的电压时，表盘指针如右图所示，这段电路两端的电压是________V．

参考答案：0～1(3分)　0.82～0.85

本题解析：（改装后电压表的量程为1v）分度值为0.01V，所以图示电压0.81v（最末一位是估读数字可以在1—4之间）

本题难度：一般

4、实验题  在“描绘小电珠的伏安特性曲线”实验中，所用器材有：小电珠L（2.5V，0.6W）、滑动变阻器R、多用电表、电流表A、干电池组E、开关S、导线若干．
⑴粗测小电珠的电阻，应选择多用电表?倍率（选填“×1”、“×10”或“×100”）的电阻挡；调零后，将两根表笔分别与小电珠灯座的两接线柱相连接，若观察到
多用电表示数如右图1所示，则粗测结果应为?Ω．

⑵实验中使用多用电表测量小电珠电压，请根据下图2所示的实验电路完成右图3中的实物连线．
⑶开关S闭合前，应将滑动变阻器的滑片P置于?端；开关S
闭合后，若滑片P位于R的中点处，
为了使小电珠L的亮度增加，应将
滑片P缓慢地向?端移动．
（以上两空均选填“a”或“b”）
⑷下表为实验过程中小电珠两端
电压U等间隔变化测得的数据，为了能
获得更精确的伏安特性曲线，必须在相邻数据点?和
?之间适当地多测几组数据．

参考答案：

本题解析：略

本题难度：一般

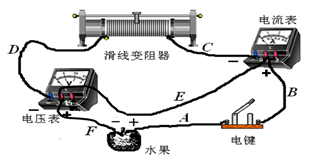

5、实验题  （1） 将铜片、锌片插入水果中，能制成“水果电池”。某同学采用如图所示的实物图测量水果电池的电动势（E）和内阻（r）。

①实物图的导线连接仅有两处错误，分别是导线_______和导线________。（用“A”～“F”表示）
②更正电路后，改变滑动变阻器的阻值，某同学记录电压表和电流表的读数，经数据处理得到水果电池的电动势E=3.60V、内阻r=32.4Ω。但后来检查发现，该同学上述每次记录的电压和电流的数据分别是仪表实际读数的10倍，则该水果电池的电动势和内阻的测量值应为：E=_______V、r=________Ω。
（2）在如图（a）的电路图中，电源的电动势为3V,内阻未知，R0=4Ω。调节变阻器R1的阻值，使电压表V读数为1.5V后固定R1的阻值不变，然后将电阻R0更换成一只标示“1.5V 0.9W”的小灯泡，若已知小灯泡的伏安曲线如图，则小灯泡的此时实际功率为 ?▲?W，实际功率??额定功率（填“大于”、“小于”或者“等于”）
?

参考答案：(1)C(D)? F? 0.36? 32.4? (2)0.5?小于?（做出E="3V" ，内阻为4欧的U—I图线与福安曲线的交点既为灯泡的实际功率）

本题解析：
解：（1）本电路中滑动变阻器和电压表接法错误。①滑动变阻器在电路中采用“一上一下”的接法，若采用“同下”接法，滑动变阻器相当于一定值电阻，若采用“同上”接法，滑动变阻器相当于短路。而本实验中滑动变阻器采用“同下”接法，连结是错误的，应把C或者D导线接在上面接线柱。②电压表在电路中采用“正进负出”的接法，而电源负接线柱的导线F接在电压表的正极是错误的，应该把电源负接线柱的导线F接在电压表负接线柱上。综合分析，改正后的两处错误为：C(D)和F。
（2）导体电阻是导体本身的一种属性，跟导体两端的电压和流过电流的多少无关，导体电阻只跟导体的材料、长度、横截面积和温度有关。根据题意，原来测得的水果电池的电动势E=3.60V、内阻r=32.4Ω。但后来检查发现，该同学上述每次记录的电压和电流的数据分别是仪表实际读数的10倍，所以该水果电池的电动势,水果电池的内阻为。
（3）①根据题意，电源的电动势为3V,内阻未知，R0=4Ω。调节变阻器R1的阻值，使电压表V读数为1.5V后固定R1的阻值不变，此时电路中电流为,随后将电阻R0更换成一只标示“1.5V 0.9W”的小灯泡，若小灯泡正常发光时的电流为,可知小灯泡接入电路将不能正常发光，所以小灯泡的实际功率小于额定功率。

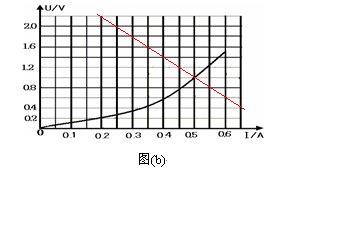

②做出E="3V" ，内阻为4欧的U—I图线与小灯泡的伏安曲线的交点既为灯泡的实际功率，从下图中可知此时小灯泡的实际功率为。

【答案小结】(1)C(D)，F? 0.36? 32.4? (2)0.5?小于?（做出E="3V" ，内阻为4欧的U—I图线与福安曲线的交点既为灯泡的实际功率）

本题难度：一般
