1、选择题 关于欧姆表,下列说法在正确的是(?)
欧姆表是根据欧姆定律工作的
欧姆表是根据闭合电路欧姆定律工作的
被测电阻越大,欧姆表的指针偏转角度也越大
与电流表和电压表一样,欧姆表的电阻刻度是均匀的
2、填空题 为了描绘标有“3V,0.4W”的小灯泡的伏安特性曲线,要求灯泡电压能从零开始变化.所给器材如下:
A.电流表(0~200mA,内阻0.5Ω)
B.电流表(0~0.6A,内阻0.01Ω)
C.电压表(0~3V,内阻5kΩ)
D.电压表(0~15V,内阻50kΩ)
E.滑动变阻器(0~10Ω,0.5A)
F.滑动变阻器(0~1kΩ,0.1A)
G.电源(3V)
H.电键一个,导线若干.
(1)为了完成上述实验,实验中应选择的仪器是________________.
(2)在右侧方框中画出实验电路图。

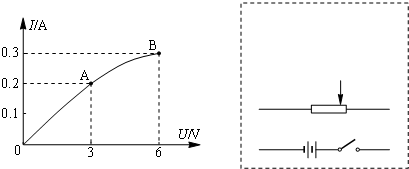

3、简答题 使用理想电压表、电流表、滑动变阻器、直流电源等仪器,研究一只小灯泡完整的伏-安特性,测得I-U图象如图所示.已知滑动变阻器滑动片的有效移动长度为30cm,变阻器的最大阻值为22.5Ω,电源电动势为6V,内阻不计.
(1)在如图的虚线框内,不改变滑动变阻器和电源的位置,补上伏特表、安培表、灯泡,画出完整的电路图.要求滑动变阻器的滑动片向左滑动时,灯泡的电压增大.
(2)根据I-U图象可知:从A到B的过程中灯泡的电阻逐渐______(选填“增大”、“减小”),改变的阻值为______Ω.
(3)在获得A→B段图线数据的过程中,滑动变阻器的滑动片向左移动了______cm的长度.

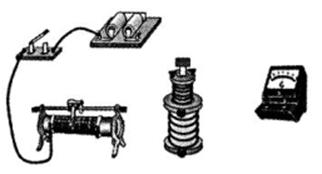

4、实验题 (4分)如图所示为“研究电磁感应现象”的实验装置,部分导线已连接。
(1)用笔画线代替导线将图中未完成的电路连接好。
(2)如果在闭合开关时发现灵敏电流表的指针向右偏了一下,那么闭合开关后,将原线圈迅速插入副线圈的过程中,电流表指针将向?偏;原线圈插入副线圈后,将滑动变阻器滑片迅速向右滑动时,电流表指针将向?偏。
