高中物理知识点总结《变压器原理》考点特训（2017年冲刺版）(三) 2017-08-25 11:23:15 来源:91考试网 作者:www.91exam.org 【大 中 小】 微信搜索关注"91考试网"公众号,领30元,获取公务员、事业编、教师等考试资料40G! 1、选择题  正弦式电流经过匝数比为＝的变压器与电阻R、交流电压表 V、交流电流表A按如图6甲所示方式连接，R＝10 Ω.图乙所示是R两端电压U随时间变化的图象，Um＝10?V，则下列说法中正确的是? (　　) A．通过R的电流iR随时间t变化的规律是iR＝ cos100πt(A) B．电流表A的读数为0.1 A C．电流表A的读数为?A D．电压表的读数为Um＝10?V 2、选择题  如图所示为理想变压器原线圈所接交流电压的波形．原、副线圈匝数比n1：n2=10：1，串联在原线圈电路中电流表的示数为1A，下列说法中正确的是（　　） A．变压器的输出功率为200W B．变压器副线圈的电流为0.1A C．变压器输出端的交流电的频率为100?Hz D．此变压器为降压变压器 3、选择题  如图甲所示，理想变压器原、副线圈的匝数比为4∶1，电压表和电流表均为理想电表，原线圈接如图乙所示的正弦交流电，图甲中的R1为温度升高电阻增大的正温度系数的热敏电阻，R为定值电阻。下列说法正确的是 （  ） A．在0.5×10-2s时，电压表V2的示数为9V B．R1处温度升高时，电流表的示数变小，电压表V2的示数不变 C．如果把电压表V2换成电容器（规格：10V，100p），电容器可正常工作 D．变压器原、副线圈的电流之比为4∶1

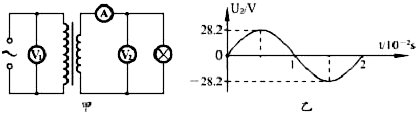

4、选择题  甲图是接有灯泡L和交流电表的理想变压器，乙图是变压器输出电压U2的图象，已知变压器原、副线圈的匝数比为10：1，电流表的示数为2.0A，则（　　）

A．电压表V1的示数为220V
B．电压表V2的示数为20V
C．变压器原线圈电流的最大值为0.28A
D．灯泡实际消耗功率为40W

5、选择题  如图是街头变压器通过降压给用户供电的示意图．变压器输入电压是市电网的电压，不会有很大的波动．输出电压通过输电线输送给用户，输电线的电阻用R0表示，变阻器R表示用户用电器的总电阻．当滑动变阻器触头P向下移动时，下列说法中正确的是（ ?）
A．相当于 在增加用电器的数目
B．V1表的示数随V2表的示数的增大而增大
C．A1表的示数随A2表的示数的增大而增大
D．变压器的输入功率在减小
