1、简答题  某同学在“测定金属的电阻率”的实验中：
①用螺旋测微器测量金属丝的直径如图甲所示，则该金属丝的直径为______mm．
②先用多用电表粗测其电阻Rx．将选择开关调到欧姆挡“×100”挡位并调零，测量时发现指针偏转角度过大，这时他应该将选择开关换成欧姆挡的“______”挡西半球（选填“×l0””“×1K”），重新欧姆调零，再次测量金属丝的阻值．其表盘及指针所指位置如图乙所示，则此段金属丝的电阻为______Ω．

③现要进一步精确测量Rx的阻值，实
验室提供了以下器材：
直流电源E（电动势4V，内阻不计）
电流表A1（量程30mA，内阻约1Ω）
电流表A2（量程500μA，内阻为100Ω）
滑动变阻器R1（最大阻值为10Ω）
定值电阻R2=5000Ω，；
定值电阻R3=500Ω；
电键S及导线若干．
为了测定金属丝上的电压，可以将电流表______（选填“A1”或“A2”）串联定值电阻______（选填“R2“或“R3”），将其改装成一个量程为3.0V的电压表．如图丙所示，该同学设计了测量电阻Rx的a、b两种方案，其中用到了改装后的电压表和另一个电流表，则应选方案______（选填“a”或“b”）．

2、填空题  （1）在进行测定电源电动势和内电阻的实验时，除了需有待测电源、开关和导线外，下列各组器材可以完成实验的是______（填字母代号）．
A．电压表和电流表?B．电流表和电阻箱?C．电压表和电阻箱
D．电流表和滑动变阻器?E．电压表和滑动变阻器?F．电压表、电流表和滑动变阻器
（2）某同学在用电流表和电压表测电池的电动势和内阻的实验中，串联了一只2.5Ω的保护电阻R0，实验电路如图所示．
①连好电路后，当该同学闭合电键，发现电流表和电压表均有一定的读数．检查各接线柱均未接错且接触良好；他用多用电表的电压档检查电路，把两表笔分别接a、b时，读数与电压表读数接近，把两表笔分别接b、c，c、d，d、e时，读数趋于零或为零，由此可推断故障可能是______；

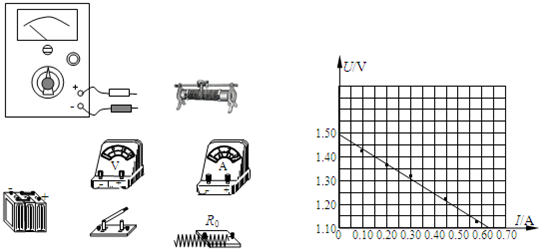

②依据电路原理图，在下图中以笔画线代替导线，连接该同学用多用电表的电压挡检查电路cd段时的实物电路；
③排除故障后，该同学顺利完成实验，将测量的数据反映在U-I图上，根据这一图线，可求出电池的电动势E=______V，内电阻r=______Ω．

3、实验题  给你一个电压表、一个电阻箱、电键及导线等，如何根据闭合电路欧姆定律测出一节旧干电池的电动势和内电阻。

（1）画出电路图。

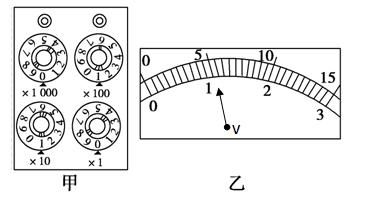

（2）实验过程中，将电阻箱拨到45Ω时，电压表读数为0.90V；若将电阻箱拨到图（甲）所示为?时，电压表的读数如图（乙）所示是?V。
（3）根据以上实验数据，可以算出该节干电池的电动势E＝?V，内电阻r＝?Ω。? ?高#考#资#源#

4、填空题  某同学利用多用电表做了以下实验：
（1）使用多用电表测电阻，他的主要实验步骤如下
①把选择开关扳到“×100”的欧姆挡上．
②把表笔插入测试插孔中，先把两根表笔相接触，旋转欧姆调零旋钮，使指针指在电阻刻度的零位上．
③把两根表笔分别与某一待测电阻的两端相接，发现这时指针偏转较小．
④换用“×10”的欧姆档，随即记下欧姆数值．
⑤把表笔从测试笔插孔中拔出后，就把多用表放回桌上原处，实验完毕．
这个学生在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表笔的金属杆，那么这个学生在实验中有哪些操作是错误的？（三个错误）
错误一：______错误二：______错误三：______
（2）如图1所示，为多用电表的表盘，测电阻时，若用的是×100量程，这时表针所示被测电阻的阻值应为______欧；测直流电流时，用的是100mA的量程，指针所示电流值为______毫安；测直流电压时，用的是50V量程，则指表针所示的电压值为______伏．
（3）用多用电表欧姆挡（×100）测试三只晶体二极管，其结果依次如图2甲、乙、丙所示．由图2可知，图中______的二极管是好的，该二极管的正极是______端．

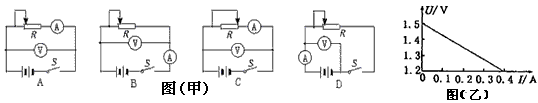

5、实验题  如图（甲）所示，上面几个测量电动势E及内阻r的实验电路图中符合要求的是_______。图（乙）根据实验数据画出的U-I图像，由此可知这节干电池的电动势E=_______V，内电阻r=_______Ω。
