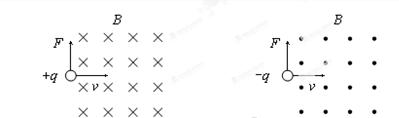

1、作图题  （8分）画出下图中带电粒子刚进入磁场时所受洛伦兹力的方向。

参考答案：

本题解析：由左手定则可判断洛伦兹力的方向。

本题难度：简单

2、填空题  如图所示，一粒子先后通过竖直方向的匀强电场区和竖直方向的匀强磁场区，最后粒子打在右侧屏上第二象限上的某点，若粒子带正电，则E方向______，B?方向______．

参考答案：因带电粒子打在第二象限上的某点，必在电场中向上偏，在磁场中向右偏，即在电场中受向上的电场力，在磁场中受指向右侧的洛伦兹力．
故答案为：向上，向上．

本题解析：

本题难度：一般

3、实验题  如图13所示，阴极射线管(A为其阴极)放在蹄形磁铁的N、S两极间，射线管的A端应接在直流高压电源的________极，此时，荧光屏上的电子束运动轨迹________偏转(选填“向上”、“向下”或“不”).

参考答案：负?向下

本题解析：因为A是阴极，所以射线管的阴极A接直流高压电源的负极．B是阳极，接直流高压电源的正极．
因为A是阴极，B是阳极，所以电子在阴极管中的运动方向是A到B，产生的电流方向是B到A（注意是电子带负电），根据左手定则，四指指向A，手掌对向N极（就是这个角度看过去背向纸面向外），此时大拇指指向下面，所以轨迹向下偏转．

本题难度：简单

4、填空题  如图所示，一束β粒子自下而上进人一垂直纸面的匀强磁场后发生偏转，则磁场方向向______，进人磁场后，p粒子的动能______（填“增加”、“减少”或“不变”）．

参考答案：由图可知β粒子向右偏转，因此粒子刚进入磁场时所受洛伦兹力方向向右，β粒子带负电，根据左手定则可知磁场方向向里；洛伦兹力不做功，方向始终和粒子运动方向垂直，只是改变速度方向．
故答案为：里，不变．

本题解析：

本题难度：简单

5、选择题  如右图所示，一半径为R的圆形区域内有垂直于纸面向里的匀强磁场，一质量为m，电荷量为q的正电荷(重力忽略不计)以速度v沿正对着圆心O的方向射入磁场，从磁场中射出时速度方向改变了θ角．磁场的磁感应强度大小为(　　)

A．
B．
C．
D．

参考答案：B

本题解析：根据题意作出粒子运动的轨迹如图所示：从磁场中射出时速度方向改变了θ角，所以粒子做圆周运动的圆心角为θ，

根据几何关系有：
根据得：
，选项ACD错误，B正确．
故选B
点评：做此类型题目的关键是定圆心，画轨迹，求半径，注意两点，一是找圆心的两种方法(1)根据初末速度方向垂线的交点．(2)根据已知速度方向的垂线和弦的垂直平分线交点．二是根据洛伦兹力提供向心力和三角形边角关系，确定半径．

本题难度：一般
