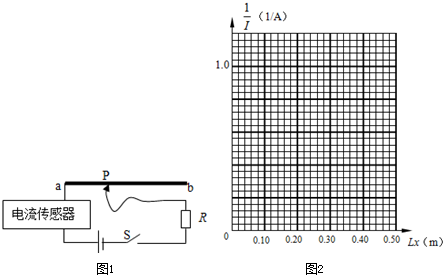

微信搜索关注"91考试网"公众号,领30元,获取公务员、事业编、教师等考试资料40G! 1、简答题  用DIS测定某电源内阻r和一段电阻线单位长度的电阻R0，设计如图1所示的电路．ab是一段粗细均匀的电阻线，R是阻值为2Ω的保护电阻，电源电动势为9V，内阻未知．DIS电流传感器的内阻不计，示数用I表示，滑动片P与电阻丝有良好接触，aP长度用Lx表示，其它连接导线的电阻不计．实验时闭合电键，调节P的位置，将Lx和与之对应的I数据记录在下表． 实验次数 1 2 3 4 5 Lx（m） 0.10 0.20 0.30 0.40 0.50 I（A） 2.25 1.80 1.5 1.29 1.12 1 I （A-1） （1）填出表格中最后一行的数据（保留小数点后2位）； （2）根据你算得的数据，画出 1 I -Lx图象； （3）根据图2中相关数据，可以求出：该电源内阻r为______Ω；该电阻线单位长度的电阻R0为______Ω． 参考答案：（1）对应的i数据记录，计算出1i，填入表格． 实验次数12345L（m）0.100.200.300.400.50i（A）1.961.451.201.020.881/i（A-1）0.440.560.670.780.89（2）画出1i-L图象；如图； （3）电阻线接入电路的阻值R线=R0L，由闭合电路的欧姆定律可得电路电流：i=ER0L+R+r 则：1i=r+RE+R0EL 由图象可得：R+rE=0.33，所以：r=0.33E-R=1.0Ω R0E=△1I△L=1.1，所以R0=1.1E=9.9Ω． 故答案为： （1）0.44，0.56，0.67，0.78，0.89?（2）如图? （3）1.0，9.9 本题解析： 本题难度：一般 2、简答题  某同学欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻，要求测量结果尽量准确，现备有以下器材： ①直流电源E：电动势约4.5V，内阻很小； ②直流电流表A1：量程0～3A，内阻0.025Ω； ③直流电流表A2：量程0～0.6A，内阻0.125Ω； ④直流电压表V：量程0～3V，内阻3kΩ； ⑤滑动变阻器R1：最大阻值10Ω； ⑥滑动变阻器R2：最大阻值50Ω； ⑦电键、导线若干． （1）在可选择的，器材中应选用的电流表是______，应选用的滑动变阻器是______． （填写各器材前面的序号） （2）实验电路应采用电流表______接法（填“内”、“外”）；电阻的测量值______真实值．（填“大于”、“小于”、“等于”） （3）如图，还有两根导线没有连接，请用钢笔画线当作导线完成实验电路． （4）某同学按要求完成了电路连接，开关闭合前，滑动变阻器的滑动触头应置于最______端（填“左”、“右”）；他闭合开关后发现电流表和电压表的均无示数，于是取下电压表，用一导线将其正接线柱与电源正极连接，用另一导线的一端接其负接线柱，导线另一端试触电流表正接线柱，电压表无示数，再试触电流表负接线柱，电压表的指针大角度偏转，并超过其量程，已知各接线柱处接触良好，故障原因是______． 参考答案：（1）电路中最大电流约为Imax=ERx=4.55A=0.9A，电流表A1的量程0～3A，量程太大，不能使用，可选择电流表A2． 对于两个滑动变阻器，接入电路时，电路中最小电流都不超过电流表的量程，为方便调节，而且为使电流表指针在中央附近，故变阻器选择R1． （2）由于RxRA＜RVRx，故采用电流表的外接法，测量误差较小．测量值是电压表与待测电阻并联的阻值，电阻的测量值小于真实值． （3）根据电流表外接法和变阻器限流式，连接线路如图所示． （4）开关闭合前，滑动变阻器的滑动触头应置于最左端． 由题意，闭合开关后发现电流表和电压表的均无示数，说明电路中存在断路，根据电压表测量电流表两端的电压，由于电压表的指针大角度偏转，说明电流表内部断路． 故答案为： （1）③，⑤． （2）外；小于． （3） （4）左；电流表内部断路． 本题解析： 本题难度：一般 3、简答题  有一个特殊结构的元件（如图甲所示），由A、B两部分组成，被封闭在透明的玻璃壳内，a、b为两个接线柱．某学生为了研究A、B两部分电学特性，通过查阅资料，得知A是一个定值电阻，其U-I值如下表所示；B是一种由特殊金属丝制成的导体，该元件的额定电压是7伏，为了既不破坏元件的结构，但又能测定B的额定功率，他使用（如图乙所示）的器材，测得一组该元件的I-U值（如图丙所示）后，利用这些数据测出了B的额定功率．请你回答以下问题： U/V 0.5 2.5 4.5 6.5 8.5 10.5 I/×10-3A 5.0 24.8 45.0 65.2 85.0 104.8

参考答案：（1）要求当滑动片向右移动时元件两端的电压从零开始增大，故滑动变阻器应该采用分压接法，由于该组元件的阻值小于100Ω（电阻越并越小，而由图可知电阻A在正常电压下工作的电流值，然后根据R=UI，求出电阻A的阻值RA=UI100Ω．），而根据图丙可知当电压为7v时该组元件的电阻等于28.6Ω，故为小电阻，应该采用电流表外接法；由于最大电流接近300mA，故电流表选择300mA的量程，由于最大电压10V左右，故电压表选择15V的量程；电路图如图所示；?


?（2）当滑动片向右移动时，B两端的电压逐渐增大，由图丙可知图象的斜率逐渐变小，而图象的斜率等于该组元件电阻的倒数，故该组元件的电阻逐渐增大，由于A的电阻不随电压的变化而变化，故B的电阻增大．
（3）B的额定电压是7伏，根据图丙可知此时该组元件的电流为0.245A，故此时该组元件的功率为P=UI=7×0.245=1.715W，而此时A的功率为PA=U2RA=72100=0.49W，故B的功率PB=P-PA=1.225W．
故本题的答案为：（1）答案见右图；
（2）增大；
（3）1.20-1.25W

本题解析：

本题难度：一般

4、实验题  用伏安法测量电阻值R,并表示出电阻率ρ.给定电压表(内阻约为50kΩ)?电流表(内阻约为40Ω)?滑动变阻器?电源?开关?待测电阻(约为250Ω)及导线若干.
(1)画出测量R的电路图.
(2)图中的6个点表示实际中测得的6组电流I?电压U的值,试写出根据此图求R值的步骤:_____________________.
求出电阻值R=______.(保留3位有效数字)
(3)待测电阻是一均匀材料制成的圆柱体,用游标为50分度的卡尺测量其长度与直径,结果分别如图所示.由图可知其长度为__?cm,直径d为____cm.

(4)由以上过程可得ρ=_____.(用字母R、d、表示)

参考答案：解析:(1)限流式或分压式均可.故可得电路图a或图b所示.

(2)①作U-I直线,舍去左起第2点,其余5个点尽量靠近且均匀分布在直线两侧.
②229Ω(221Ω-237Ω均为正确).
(3)长度为0.800cm,直径为0.194cm.
(4)

本题解析：(1)因为，所以选用电流表内接，滑动变阻器分压式，限流式均可，电路图如下

(2)步骤：①作U-I直线,舍去左起第2点,其余5个点尽量靠近且均匀分布在直线两侧，图线的斜率即为电阻值.
②229Ω(221Ω-237Ω均为正确).
(3)长度为8mm+0×0.02mm=8.00mm=0.800cm,直径为1mm+47×0.02mm=1.94mm=0.194cm.
(4)根据由以上过程可得，

本题难度：一般

5、实验题  某物理“科技制作”小组装配一台小直流电动机，其额定电压5V，额定电流0.5A，线圈绕阻小于1。为了进一步研究其在一定电压范围内，输出功率与输入电压的关系，需要进一步做实验，请你帮助该小组完成该项工作。已知学校实验室提供的器材有：
直流电源E，电压6V，内阻不计；
小直流电动机M；
电压表V1，量程0～0.6V，内阻约3k；
电压表V2，量程0～6V，内阻约15k；
电流表A1，量程0～0.6A，内阻约1；
电流表A2，量程0～3A，内阻约0.5；
滑动变阻器R，0～10，2A；
电键S一只，导线若干。

（1）首先要比较精确测量电动机的线圈绕阻。根据合理的电路进行测量时，要控制电动机不转动，调节滑动变阻器，使电压表和电流表有合适的示数，电压表应该选?。若电压表的示数为0.1V，电流表的示数为0.2A，则内阻?，这个结果比真实值偏?（选填“大”或“小”）。
（2）在图方框中画出研究电动机的输出功率与输入电压的关系的实验电路图。（标明所选器材的符号）
（3）当电压表的示数为4.5V时，电流表示数如图所示，此时电动机的输出功率是?W。

参考答案：①V1? 0.5?小（3分） ②（4分）③1.72（4分）

本题解析：(1)让滑动变阻器处于最大阻值处，电路中的电动机不转圈时最大电压为，所以选用V1? ,根据欧姆定律得电动机内阻为r=0.5，因为电流表测量的是电压表和电动机的总电流，所以电流测量值比真实值大，故测得的内阻偏小，
（2）采用分压法，电流表的外接法。
（3）根据1分度盘读法可得电流为0.40A,根据公式?.

本题难度：简单
