参考答案：（1）ABDEHI?
（2）

（3）接R1时外电压U1和接R2时外电压U2，

本题解析：（1）据题意，从所给的器材中要测量出电源的电动势和内阻，可以用测量而出，所给器材有两个已知阻值的定值电阻，可以测量出两个电压值，代入方程可以求出电源电动势和内阻，所以滑动变阻器可以不用，电压表的选择根据电源电动势约为3v可以确定应选择B，故所需要的器材为ABDEHI。（2）据以上分析，如图所示。（3）当单刀双掷开关与R1接通，有：，当与R2接通，有：，联立两式得：。

本题难度：一般

2、实验题  用伏安法测电池的电动势和内电阻，由于电路存在问题，当电键S闭合后，移动变阻器的滑片P时，出现下列异常现象:
(1)电流表示数可变，电压表示数始终为零
(2)电流表示数为零，电压表示数不变
(3)电流表烧坏
(4)电流表示数不变，电压表示数可变
以上四种情况与下面电路图对应的情况分别是：(1)对应?，(2)对应?，
(3)对应?，(4)对应??.

参考答案：（1）丁；（2）乙；（3）甲；（4）丙。

本题解析：
试题解析：在甲电路中，由于电流表与电源直接连接，故闭合开关时，电流表将被烧坏，故它对应的是（3）；乙电路中电压表串联在了电路中，而其电阻较大，故当移动变阻器的滑片P时，电压表的示数一直约等于电源电压，而电路中的电流约为零，故它对应于（2）；丙电路中变阻器的最大电阻接在了电路中，故电路中的电流始终不变，电压表的示数是可变的，故它对应于（4）；丁电路中电压表并联在了电流表的两端，故电压表的示数始终为零，电流表的示数是可变的；故它对应于（1）。

本题难度：一般

3、实验题  某同学用多用电表电阻档测量电阻时，选用“×100”档，发现指针偏角太小，他便断开电阻，将选择开关选到倍率为?挡，并进行欧姆调零再次测量，指针指示在图示位置，则所测电阻的阻值为________Ω.

参考答案：×1K?；? 15000Ω。

本题解析：
试题分析: 欧姆表的零刻度在最右端，用R×100挡测量电阻时，发现电表的指针偏角太小，知电阻较大，则换用R×1K挡。倍率为×1K，则读数为：15×1000Ω=15000Ω

本题难度：一般

4、实验题  在测定一节干电池的电动势和内阻的实验中，备有下列器材：
A.干电池（电动势约为1.5V，内阻小于1.5）
B.电流表G（满偏电流2mA，内阻10）
C.电流表A（0～0.6A，内阻约0.1）
D.滑动变阻器R1（0～20，10A）
E.滑动变阻器R2（0～500，1A）
F.定值电阻R3=990
G.开关、导线若干
⑴为方便且能较准确地进行测量，应选用滑动变阻器?（填写序号）；
⑵请在下面所给的方框内画出利用本题提供的器材所设计的测量电池电动势和内阻的实验电路原理图；

⑶某同学根据他设计的实验测出了六组I1（电流表G的示数）和I2（电流表A的示数），请在下图的坐标纸上作出I1和I2的关系图线；

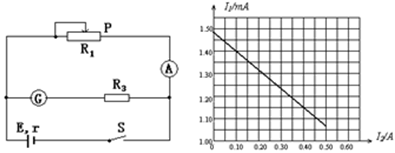

参考答案：（1）D ； ⑵如下左图； ⑶ 如下右图； ⑷1.48， 0.82

本题解析：
试题分析:（1）为方便实验操作，滑动变阻器的阻值不能太大，选择D比较合适。
（2）由于没有电压表，给定的电流表G可与定值电阻R3串联作电压表使用，实验电路如上左图所示。
（3）根据表中实验数据在坐标系内描出对应点，然后作出I1-I2图象如上右图所示。
（4）则由闭合电路欧姆定律可知：I1（R3+RA）=E-I2r，变形，由图可知，图象与纵坐标的交点为1.48mA，解得E=1.48V；由图象可知，r=0.82Ω

本题难度：一般

5、实验题   在“描绘小电珠的伏安特性曲线”实验中，用导线a、b、c、d、e、f、g和h按如图所示方式连接电路，电路中所有元器件都完好，且电压表和电流表已调零。闭合开关后：

（1） 若电压表的示数为零，电流表的示数为0.3 A，小电珠亮，则断路的一根导线为________。
（2）若电压表的示数为2V，电流表的示数为零，小电珠不亮，则断路的一根导线为________。
（3）若反复调节滑动变阻器，小电珠亮度发生变化，但电压表、电流表的示数都不能调为零，则断路的一根导线为________。

参考答案：（1）h?（2） d?（3）g

本题解析：1）据题意，可以判定没有电流流经电压表，所以是导线h断路；2）有电流流经电压表，电压表内阻非常大，电流非常微弱，所以电流表示数接近为零，而电流直接没有通过灯泡，则肯定导线d断路；调节滑片，电流可以变化但不能将电流调至为零，说明滑动变阻器连接方式为限流式，所以导线g断路。

本题难度：一般
