1、填空题  如图所示为闭合电路中某一电源的外电压随电流变化的U—I曲线，由图可知
小题1:电源电动势E="____________" V；
小题2:电源内电阻为______________Ω；
小题3:电路路端电压为1V时，电路中干路电流为________A。

参考答案：
小题1:_2
小题2:0.2_
小题3:5_

本题解析：根据，可知图线纵截距表示电源电动势，即电源电动势E=2V
斜率的绝对值表示电源内阻，即
电路路端电压为1V时，电路中干路电流
故答案为：小题1:2 小题2:0.2 小题3:5

本题难度：简单

2、简答题  某同学利用多用电表测量一个未知电阻的阻值，由于第一次选择的欧姆挡不够合适，又改换另一欧姆挡测量，第二次测量时电表指针所指的位置如图中的虚线所示，下面列出这两次测量中的有关操作：
A、将两根表笔短接，并调零．
B、将两根表笔分别跟被测电阻的两端接触，观察指针的位置．
C、记下电阻值．
D、将多用电表面板上旋钮旋到R×100挡．
E、将多用电表面板上旋钮旋到R×10挡．
F、将多用电表面板上旋钮旋到交流5000V挡．
（1）根据上述有关操作，换挡位后必须要进行的一项操作是______；?（用操作项目前面字母表示）
（2）第二次测量时，由电表读出该电阻的阻值是______Ω．

参考答案：（1）由图可知，第一次测量时指针偏转较小，故说明所选倍率过小，故应选择大倍率，换挡位后应注意进行欧姆调零，即必须要进行的一项操作步骤A；
（2）由图可知，正确的示数应为18，故电阻的阻值应为：18×100=1800Ω；
故答案为：
（1）A；（2）1800

本题解析：

本题难度：一般

3、实验题  （11分）某同学在研究灯泡的电阻随灯泡两端电压增大而变化的实验中，用伏安法分别测出A、B两个灯泡的伏安特性曲线如图所示。

（1）若用多用表欧姆档测B灯的电阻，其阻值约为________Ω。
（2）若将A灯接在由8节电动势均为2V，内阻均为0.5Ω的电池串联而成的电源两端，A灯的实际功率为________W。
（3）若将A灯和B灯并联接在上述电源两端，B灯的实际功率为________W。

参考答案：（1）0.8?（3分）?（2）15w （4分）? (3)5w? (4分)

本题解析：
试题分析: （1）若用多用表欧姆档测B灯的电阻，B灯的电阻的电压在3V左右，电流在3.7A左右，所以其阻值约为0.8Ω.
（2）若将A灯接在由8节电动势均为2V，内阻均为0.5Ω的电池串联而成的电源两端，作出电源的外特性曲线，电源电动势 U=8×2=16V，内阻 r="8×0.5=4Ω," 灯泡接在电源上时，U=6V，I=2.5A，P=UI=15W．

（3），。并联后灯泡总电阻为 ，电源电动势 U=8×2=16V，内阻 r=8×0.5=4Ω，根据闭合电路欧姆定律：加在灯泡两端电压为2V，B上功率。

本题难度：一般

4、实验题  （12分）如图甲所示，为某同学测绘额定电压为2.5V的小灯泡的伏安特性曲线的实验电路图。
（1）根据图甲所示电路图，用笔画线代替导线，将图乙中的实物图连接完整。（4分）

（2）开关S闭合之前，图甲中滑动变阻器的滑片应该置于____?____端（选填“A”、“B”或“AB中间”）（2分）
（3）实验中测得有关数据如下表：根据表中的实验数据，在图丙中画出小灯泡的I—U特性曲线（用横坐标表示U）。（4分）

参考答案：（1）见下图（2）A 端（3）见下图（4）? 0.60～0.70W．

本题解析：（1）由原理图将实物图连接，如下图所示；（2）根据原理图可知滑动变阻器采取分压接法，闭合开关前应该使并联部分电压最小，故将滑片移至A端；（3）根据题目中给出的数据在坐标系中描点，用平滑的曲线连接，让尽量多点落在曲线上，不落在曲线上的点对称分布在两侧，如下图所示；（4）由图像读出小灯泡两端电压为2.5V时的电流，由可以求出小灯泡的额定功率．

本题难度：一般

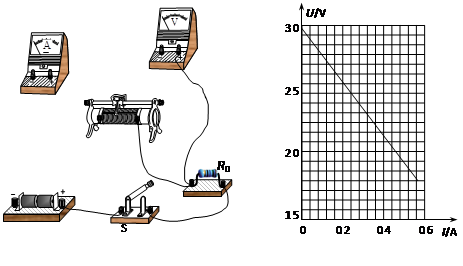

5、实验题  （12分）在做测量一电源的电动势和内电阻的实验时，备有下列器材：
A．定值电阻：
B．直流电流表(量程0～0.6A，内阻不能忽略)
C．直流电压表(量程0～3V，内阻较大)
D．滑动变阻器(阻值范围0～10Ω)
