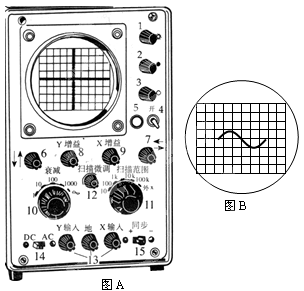

1、填空题 如图A为示波器面板。一位同学在做“练习使用示波器”的实验时,进行了如下的操作:(1)打开电源后,首先在屏上调出了一个最圆最小的亮斑,但亮斑位于屏上的左上角。若想将这个亮斑调到屏幕的正中央,他应该调节_________和__________旋钮
(2)为观察示波器的水平扫描作用,他调节相应的旋钮,看到屏上的亮斑从左向右移动,到达右端后又很快回到左端。之后他顺时针旋转扫描微调旋钮以增大扫描频率,此时屏上观察到的现象是_________________________________
(3)为观察按正弦规律变化的电压的图线,他把扫描范围旋钮置于左边第一挡(10~100Hz), 由机内提供竖直方向的按正弦规律变化的电压,他应将衰减旋钮置于_________挡
(4)若示波器显示的输入波形如图B所示,要使此波形横向展宽,应调节___________旋钮;要使屏上能够显示3个完整的波形,应反时针旋转______________旋钮
2、简答题 要求精确测量一个待测电阻器R1的阻值,其阻值约在40~50Ω之间,实验室准备的器材有:
电压表V(量程0~3V,内阻20kΩ);
电流表A1(量程0~10mA,内电阻约20Ω);
电流表A2(量程0~100mA,内电阻约4Ω);
滑动变阻器R1(最大阻值为20Ω,额定电流为1A);
滑动变阻器R2(最大阻值为300Ω,额定电流为0.1A);
直流电源E(电动势为3V,内电阻约为0.5Ω);
开关;若干导线.
实验要求电表读数从零开始变化,要多测出几组电流、电压值,以便画出电流与电压的关系图线;还要求滑动变阻器要便于调节.为了实验能正常进行,并减少测量误差:
(1)电流表应选用______;
(2)滑动变阻器应选用______;(以上均填实验器材的代号)
(3)请在图甲所示的方框内画出实验电路图,并在图乙中补画必要的连线,将器材连接成符合要求的实验电路.
(4)考虑电表内阻的影响,该电阻的测量值______真实值.(填大小、等于或小于)
3、实验题 2012年2月武汉调研)小张通过互联网查得某二极管的伏安特性曲线如图甲所示.由图甲分析可知,当该二极管电压在0~ 0.5V时,电阻几乎为无穷大;当该二极管电压从0.5V升高到0.9V时,电阻从无穷大减小到三十几欧.
(1)为了确定二极管的正、负极,小张用多用电表进行了以下探测:用电阻“×100”挡,对二极管的两个电极进行正、反向测量,当指针偏转角度较大时,黑表笔连接的是二极管的?极。(填“正”或者“负”)
(2)若将满足图甲中伏安特性的一只二极管与电源(电动势E=2V,内阻不计)和电阻(R0=100Ω)串联,如图乙所示,当开关S闭合时,二极管消耗的功率为?W。(结果保留一位有效数字)
(3)小张使用下列所有器材,准确地描绘出了该二极管(符号)的正向伏安特性曲线。图丙仅画出了他设计的部分电路图,请你补全完成该实验的电路图,并标明各元件的符号。
i. 待测二极管D一只;
ii.电压表V(量程0-3V,内阻约10kΩ);
iii. 电流表A(量程0-30A,内阻约30Ω);
iv. 滑动变阻器R(0-15Ω,额定电流1A);
v. 电源E(电动势3V,内阻不计);
vi. 单刀双掷开关S1;
vii. 单刀开关S,及导线若干。
4、实验题 在利用伏安法测量某传感器(传感器可看作一个纯电阻)在不同电压下电阻值变化情况的实验中,采用如图所示的电路可以方便地调节传感器两端的电压值。图中两个变阻器的总电阻值R1和R2的大小满足关系式:R1=10R2=200 Ω。
(1)如果传感器的电阻变化超过标准值1 Ω,则该传感器就失去作用。某传感器上标有6 V 3.6 W的字样,实验中测得电压表读数为3.8 V,电流表读数为0.4 A,则这个传感器____________使用(填“可以”或“不可以”)。
(2)在实验中,为了使被测传感器两端的电压在开始时有最小值,当单刀双掷开关K2置于“1”时,则在闭合开关K1前变阻器R1和R2的滑动触头P1和P2应分别放在各自的____________端和____________端。
(3)在实验中,为了测量传感器在某一确定电压下的电阻,闭合开关K1,在单刀双掷开关K2置于“1”时,变阻器____________是进行精细调节使用的;在单刀双掷开关,K2置于“2”时,变阻器____________可以作为精细调节使用。
5、实验题 要测量一个量程已知的电压表的内阻,所备器材如下:
A.待测电压表V(量程3V,内阻未知)
B.电流表A(量程3A,内阻0.01Ω)
C.定值电阻R(阻值2kΩ,额定电流50mA)
D.蓄电池E(电动势略小于3V,内阻不计)
E.多用电表? F.开关K1、K2,导线若干
有一位同学利用上面所给器材,进行如下实验操作:
(1)首先,用多用电表进行粗测,选用×100Ω倍率,操作方法正确。若这时刻度盘上的指针位置如图甲所示,则测量的结果是?Ω。
为了更精确地测出此电压表的内阻,该同学设计了两种测量电压表内阻的方法。

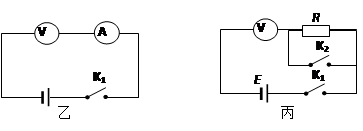

(2)若采用乙图测得电压表和电流表的示数分别为、,则电压表内阻可表示为= ?;
(3)若采用丙图,先闭合开关K1,再闭合开关K2,读得电压表示数U1;再断开开关K2,读得电压表示数U2.,则电压表内阻可表示为= ?;
(4)你认为其中较合理的电路图是?,其理由?。
