1、简答题  某同学探究一个额定电压2.2V、额定功率1.1W的小灯泡两端的电压与通过灯泡的电流的关系．器材为：电源（电动势3V）、电键、滑动变阻器、电压表、电流表、小灯泡、导线若干．

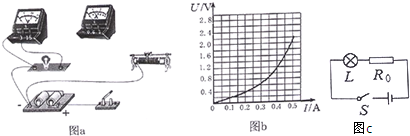

（1）为了达到上述目的，请将图a连成一个完整的实验电路图．要求所测电压范围为0V-2.2V．
（2）根据实验数据得到了如图b所示小灯泡的U-I图象．电压从0.4V增至1.2V的过程中小灯泡的阻值增加了______Ω．
（3）若把该灯泡与一阻值为R0=5Ω的电阻串联后接在电动势3V，内阻1Ω的电源两端，如图c所示，则小灯泡实际消耗的功率是______W．

2、简答题  在测定电动机效率的实验中，某同学选择了如图器材进行实验，实验中可以从电压表、电流表上读出电动机两端的电压U和流过电动机的电流I，用尺量出重物被提起的高度H，用秒表测出重物被提起的时间t，重物上升的过程认为做匀速运动，重物质量为m．写出此电动机的工作效率______，在这个实验中你认为难以操作的是______（只要写出一点）．

3、简答题  现有一量程为3V的电压表，内阻约为5kΩ～6kΩ．为了较准确地测量其内电阻，在没有电流表的情况下，某同学设计了如图甲所示的实验电路，按此电路可以测出电压表的内电阻．
①试根据图甲所示的电路图，完成如图乙所示的实物电路的连线．
②若电源E、滑动变阻器R2、电阻箱R1各有两组可供选择：
电源E：
a．电动势4.0V，有内阻
b．电动势8.0V，有内阻
滑动变阻器R2：
c．最大阻值20Ω
d．最大阻值1700Ω
电阻箱R1：
a、0～999.9Ω?b、0～9999.9Ω
为了减小实验误差，电源E应选______（填序号“a”或“b”，下同），滑动变阻器R2应选______，电阻箱R1应选______．
③该同学在开关都断开的情况下，检查电路连接无误后，接通电路前应将滑动变阻器的滑动头P置于______端．后续必要的实验操作步骤依次是：______、______、______、______、______．最后记录R1的阻值并整理好器材．（请按合理的实验顺序，选填下列步骤前的字母）
A．闭合开关S1B．闭合开关S2C．断开开关S1D．断开开关S2
E．调节R2的阻值，使电压表指针偏转到满刻度
F．调节R2的阻值，使电压表指针偏转到满刻度的一半
G．调节R1的阻值，使电压表指针偏转到满刻度的一半
H．调节R1的阻值，使电压表指针偏转到满刻度
④按正确的实验步骤操作完成后，如果所得的R1的阻值为5400.0Ω，则图甲中被测电压表的内阻rv的测量值为______Ω，该测量值______实际值（选填“略大于”“略小于”或“等于”）．

4、实验题  用伏安法测定电阻约为5的均匀电阻丝的电阻率，电源是两节干电池。如图甲所示，将电阻丝拉直后两端固定在带有刻度尺的绝缘底座两端的接线柱上，底座的中间有一个可沿电阻丝滑动的金属触头P，触头上固定了接线柱，按下P时，触头才与电阻丝接触，触头的位置可从刻度尺上读出。实验采用的电路原理图如图乙所示，测量电阻丝直径所用螺旋测微器如图丙所示。

①用螺旋测微器测电阻丝的直径时，先转动__________使测微螺杆F接近被测电阻丝，再转动__________夹住被测物，直到棘轮发出声音为止，拨动________使F固定后读数．（填仪器部件的字母符号）
②根据原理图乙，用笔画线代替导线，将实物图连接成实验电路（见答题纸）。
③闭合开关后，滑动变阻器触头调至一合适位置后不动，多次改变P的位置，得到几组U、I、L的数据，用计算出相应的电阻值后作出图线如图示。取图线上两个点间数据之差，若电阻丝直径为d，则电阻率=_______．

5、实验题  有一待测电阻Rx，无法估计其粗略值。某同学应用伏安法进行测量，按下图所示（甲）、（乙）两种电路各测一次，用（甲）图测得的数据是2.9V，4.0mA；用（乙）图测得的数据是3.0V，3.0mA。由此可知，应用________图测量的值误差较小，测量值Rx＝________。
