2、实验题  在“描绘小灯泡的伏安特性曲线”实验中，要测量一个标有“3 V，1.5 W”的灯泡两端的电压和通过灯泡的电流。现有如下器材：
A．直流电源3V（内阻可不计）
B．直流电流表0-3 A（内阻0.l Ω）
C．直流电流表0-600 mA（内阻约5 Ω）
D．直流电压表0-3 V（内阻约3 kΩ）
E．直流电压表0-15 V（内阻约200 kΩ）
F．滑动变阻器10Ω、1A
G滑动变阻器l kΩ、300 mA
（1）除开关、导线外，为了完成实验需要从上述器材中选用____（用序号字母表示）。
（2）若某同学用导线a、b、c、d、e，f、g和h按如图所示的电路连接，电路中所有元器件都完好，且电压表和电流表已调零。闭合开关后，发现电压表的示数为2V，电流表的示数为零，小灯泡不亮，则判断断路的导线为____；若电压表的示数为零，电流表的示数为0.3 A，小灯泡亮，则断路的导线为____；若反复调节滑动变阻器，小灯泡亮度发生变化，但电压表、电流表的示数不能调为零，则断路的导线为____。

（3）下表中的各组数据是此学习小组在实验中测得的，根据表格中的数据在下图方格纸上作出该灯泡的伏安特性曲线。

（4）若将该灯泡与一个10 Ω的定值电阻串联，直接接在题中电源两端，则可以估计该小灯泡的实际功率为____（保留两位有效数字）。

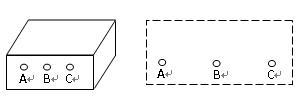

3、计算题  A、B、C为黑箱上的三个接点，最多只能接两个电学元件。为探明其结构，某同学用多用电表进行测量。

（1）用直流电压挡测量：A、B、C三点间均无电压，则盒内三点间是否接有电源？答：?。
（2）用欧姆表进行测量，测量的阻值记录如下表：

4、实验题  某学习小组的同学拟探究小灯泡L的伏安特性曲线，可供选用的器材如下：
①小灯泡L，规格“4.5V．0.5A”；?
②电流表A，量程0.6A，内阻r约为0.2Ω;
③电压表V，量程15V，内阻约为15 kΩ；?
④滑动变阻器R，阻值范围0~10Ω；
⑤学生电源E，电动势6V，内阻不计；
⑥开关S及导线若干.
（1）甲同学设计了下图(右图)所示的电路进行测量，请按照右边电路图把实物图中未完成的连线补充完整.

（2）乙同学经分析发现甲同学实验精度不高，又从实验室找来Ig=100μA,Rg=1000Ω的灵敏电流计和电阻箱（0—99999.9Ω），想把灵敏电流计改装成量程为5V的电压表，需要把电阻箱调成?Ω的阻值，并与灵敏电流计?（填“串”或“并”）联在电路中来替代实验中的电压表.
（3）乙同学用改装的电压表实验得到数据，现要以纵坐标表示通过电流表A的电流I，横坐标表示通过灵敏电流计的电流IG，画出I -IG图线，他已经把数据画在坐标纸上，请帮他把图线画出来.

（4）乙同学通过查找资料发现同等型号的小灯泡的灯丝在27℃时电阻是2.1Ω，并且小灯泡灯丝电阻值与灯丝温度的关系为R=k(273+t)，k为比例常数。请估算灵敏电流表的电流IG=60μA时该灯泡灯丝的温度约为?℃。

5、简答题  （1）为了测定一个“6.3V，1W”的小灯泡正常发光时的电阻，实验室提供了下列实验器材：
A．电流表0.6A，0.2Ω　　　　　　　
B．电流表200mA，0.5Ω
C．电压表10V，1kΩ　　　　　　　?
D．电压表15V，1.5kΩ
E．电源6V，2A　　　　　　　?
F．电源9V，1A
G．电源15V，0.1A　　　　　　?
H．滑线变阻器10Ω，1W
I．?滑线变阻器20Ω，0.8W?　　　　?
J．滑线变阻器50Ω，0.5W
K．导线若干，电键一个
实验时要求测量误差尽可能小，应选用的上述器材是______（填写字母序号）；滑线变阻器应采用______连接（填“限流”或“分压”）；电流表应采用______接法（填“内”或“外”）．
（2）某课外兴趣小组测量一个标有“12V”字样，功率未知的灯泡灯丝电阻R随灯泡两端电压U变化的关系，得到如图所示的图线，则由此可以得到：
①在正常发光情况下，灯泡的电功率P=______W．
②若一定值电阻与该灯泡串联，接在20V的电压上，灯泡能正常发光，则串联电阻的阻值为______Ω．
