1、选择题  关于电表的改装，下列说法正确的是（?）
将电流计改装成电压表，应在电流计两端并联适当的电阻
将电流计改装成电流表，应在电流计两端串联适当的电阻
量程为I、内阻为R的电流计串联阻值为R的电阻，其量程变为2I
量程为U、内阻为R的电压表串联阻值为R的电阻，其量程变为2U

参考答案：D

本题解析：将电流计改装成电压表，即当通满偏电流时，整个部分承担电压变大，应在电流计两端串联适当的电阻，起分压作用，A错。将电流计改装成电流表，即当通满偏电流时，整个部分承担电流变大，应在电流计两端并联适当的电阻，起分流作用，B错。量程为I、内阻为R的电流计串联阻值为R的电阻，电流量程不变为I，C错。量程为U、内阻为R的电压表串联阻值为R的电阻，据知其量程变为2U，D对。

本题难度：简单

2、实验题  某同学利用图甲所示电路，探究了电源在不同负载下的输出功率。
小题1:所得实验数据如下表，请在给出的直角坐标系中画出的图像。


小题2:根据所画的U－I图像，可求得电流I＝0.20A时电源的输出功率约为??W（保留两位有效数字）。
小题3:（多选题）实验完成后，该同学对实验方案进行了反思，认为按图甲电路进行实验操作的过程中存在安全隐患，并对电路重新设计。在图乙所示的电路中（Rx阻值未知），你认为既能测出电源在不同负载下的输出功率，又能消除安全隐患的是

参考答案：
小题1:

小题2:0.37±0.05 ?
小题3:BC

本题解析：此题涉及实验测定电源的输出功率。小题1:根据表中数据描点，在连线时偏离比较大的第四个点舍弃不用。小题2:当电流为0.20A时，由图线可以看出电压大约为1.85左右，则功率大约为左右。小题3:图甲的安全隐患是电阻可能为0，造成电路中电流过大。BC的电路图外电阻不会为零。A图电流所测电流不是总电流，D图所测电压不是总电压。所以答案选择BC。本题考查了电路图设计和数据处理，有一定综合性。

本题难度：简单

3、实验题  某同学为了研究规格为“2v，0.36W”小灯泡的伏安特性曲线，现备有下列器材：
①电源E(干电池两节，内阻很小)
②电压表V（量程3V，内阻约5kΩ）
③毫安表mA（量程50mA，内阻为3Ω）
④定值电阻三个：R1=1Ω,R2=3Ω,R3=6Ω
⑤滑动变阻器R0(最大阻值10Ω，额定电流1.5 A )
⑥开关S及导线若干
根据以上器材试解答下列问题
（1）该同学通过研究发现毫安表量程过小，因此在三个定值电阻中选择电阻 ______(填 R1或R2，R3)将毫安表虽程扩大，以满足实验要求。
（2）请在虚线方框内画出实验的原理图，并在图中标出题中所给的表示各元件的符号。

参考答案：（1）R1（2）

本题解析：

本题难度：一般

4、填空题  一个标有“12V”字样，功率未知的灯泡，测得灯丝电阻R随灯泡两端电压变化的关系图线如图所示，利用这条图线计算：
（1）在正常发光情况下，灯泡的电功率P=______W．
（2）若一定值电阻与灯泡串联，接在20V的电压上，灯泡能正常发光，则串联电阻的阻值为______Ω．

参考答案：（1）在正常发光情况下，灯丝的电压U=12V，由图读出此时的电阻为R=6Ω，则灯泡的电功率P=U2R=24W
（2）灯泡能正常发光时，电流I=UR=2A，串联电阻的电压U′=20V-12V=8V，阻值为R′=U′I=4Ω
故答案为：（1）24；（2）4

本题解析：

本题难度：一般

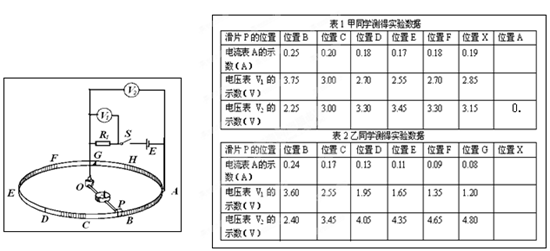

5、实验题  （10分）如图所示的电路中，直径为D的圆环是用粗细均匀的电阻丝制成的，其阻值为R，图中A，B，…，H为圆环的等分点，A点固定，电阻不计的金属杆OP上接有电流表A，P为滑片，且滑片P能沿圆环滑动，并保持良好的接触，电源电动势为E，内阻不计。当闭合电键S后，滑片P沿圆环顺时针滑动时，图中各表的示数会发生变化。甲、乙两同学按此电路图，分别做实验，并记下当滑片P在某些位置时各电表的示数。

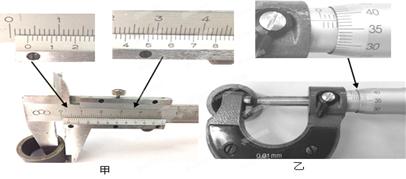

（1）甲、乙两同学分别用游标卡尺和螺旋测微器测量小圆环的厚度，如下图所示，甲、乙同学的读数分别为???mm，???mm。

（2）根据上述实验数据，回答下列问题：
①根据表1中的实验数据，请通过计算，分析完成表1中“位置A”下的空格。
I=???A；U1=???V。
②根据表1、表2中的实验数据，请通过比较、分析来说明，可能乙同学在实验过程中，?部分的电路发生了断路。
③根据②中的分析，请思考：当滑片P滑到G、A之间位置X时，则表2中“位置X”下的空格可能的数据（即各电表的示数）分别是???
A．0.05A，0.75V，5.25V
B．0.07A，1.05V，4.95V
C．0.16A，2.40V，3.60V
D．0.25A，3.75V，2.25V

参考答案：（1）3.64；3.878；（2）①0.4A；6V；②GA之间断路；③BD

本题解析：（1）甲同学的读数为：0.3cm+0.02mm×32=3.64mm；乙同学读数：3.5mm+0.01mm×37.8=3.878mm；（2）①当滑片滑动A位置，圆环部分短路，电压表电压表V2的示数为0，电源电动势等于圆环部分未短路时，两电压表示数之和，即E=3.75+2.25V=6V，电阻R1的阻值，则此时电压表V1的示数为6V，电流表的示数．所以“位置A”下的空格分别为0.4A，6V．
②通过甲同学数据分析知，电压表V2的示数先增大后减小，是因为并联部分电阻先增大后减小，乙同学电压表V2的示数逐渐增大，知圆环部分的电阻逐渐增大，知乙同学做实验时，圆环在G、A之间某处发生断路故障．
③由于G、A之间某处发生断路故障，所以在位置X处，圆环的电阻可能比BA部分小，可能比BG部分大，则电流表的示数可能小于0.08A，可能大于0.24A．当电流表示数小于0.08A时，U1＜1.20V，U2＞4.80V，当电流大于0.24A时，U1＞3.6V，U2＜2.4V．又电压表U1的示数与电流表的示数比值等于R1的阻值，为15Ω．故B、D正确，A、C错误．故选BD．

本题难度：一般
