1、填空题  穿过单匝闭合线圈的磁通量随时间变化的Φ－t图象如图所示，由图知0～5 s线圈中感应电动势大小为________V，5 s～10 s线圈中感应电动势大小为________V,10 s～15 s线圈中感应电动势大小为________V.

参考答案：1　0　2

本题解析：根据可得0～5 s线圈中感应电动势大小为
5 s～10 s线圈中感应电动势大小为
10 s～15 s线圈中感应电动势大小为
点评：基础题，关键是能正确掌握公式

本题难度：简单

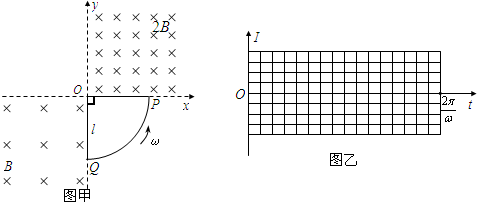

2、简答题  在图甲中，直角坐标系0xy的1、3象限内有匀强磁场，第1象限内的磁感应强度大小为2B，第3象限内的磁感应强度大小为B，磁感应强度的方向均垂直于纸面向里．现将半径为l，圆心角为90°的扇形导线框OPQ以角速度ω绕O点在纸面内沿逆时针匀速转动，导线框回路电阻为R．
（1）求导线框中感应电流最大值．
（2）在图乙中画出导线框匀速转动一周的时间内感应电流I随时间t变化的图象．（规定与图甲中线框的位置相对应的时刻为t=0）
（3）求线框匀速转动一周产生的热量．

参考答案：（1）线框从图甲位置开始（t=0）转过900的过程中，产生的感应电动势为：E1=12?2B?ω?l2
由闭合电路欧姆定律得，回路电流为：I1=E1R
联立以上各式解得：I1=Bl2ωR
同理可求得线框进出第3象限的过程中，回路电流为：I2=Bl2ω2R
故感应电流最大值为：Im=Bl2ωR
（2）I-t图象为：

（3）线框转一周产生的热量：Q=2(I21?R?T4+I22?R?T4)
又T=2πω
解得：Q=5πωB2l44R
答：（1）则导线框中感应电流最大值．
（2）在图乙中画出导线框匀速转动一周的时间内感应电流I随时间t变化的图象如上所示．
（3）则线框匀速转动一周产生的热量：Q=5πωB2l44R．

本题解析：

本题难度：一般

3、选择题  一圆环形铝质金属圈（阻值不随温度变化）放在匀强磁场中，设第1s内磁感线垂直于金属圈平面（即垂直于纸面）向里，如图甲所示。若磁感应强度B随时间t变化的关系如图乙所示，那么第3s内金属圈中()

A．感应电流逐渐增大，沿逆时针方向
B．感应电流恒定，沿顺时针方向
C．圆环各微小段受力大小不变，方向沿半径指向圆心
D．圆环各微小段受力逐渐增大，方向沿半径指向圆心
