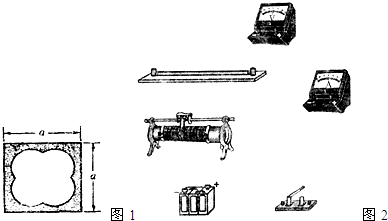

1、简答题  有一根细长而均匀的金属管线样品，横截面如图1所示．此金属材料重约1～2N，长约为30cm，电阻约为10Ω．已知这种金属材料的电阻率为ρ，密度为ρ0．因管内中空部分截面积形状不规则，无法直接测量．请设计一个实验方案，测量中空部分的截面积S0．现有如下材料可选：
A．毫米刻度尺
B．螺旋测微器
C．电流表（600mA，1.0Ω）
D．电流表（3A，0.1Ω）
E．电压表（3V，6kΩ）
F．滑动变阻器（50Ω，2A）
G．蓄电池（6V，0.05Ω）
H．开关一个，导线若干

（1）除待测金属管线外，还应选用的材料有______（只填代号字母）
（2）在图2中把所选一起连成实际测量电路．
（3）实验中要测量的物理量有______计算金属管线内部空间截面积S0的表达式为S0=______．

参考答案：（1）本实验需要用伏安法测量电阻，根据欧姆定律，有R=UI；同时要结合电阻定律公式R=ρLS，求解截面积；故要用电压表测量电压，电流表测量电流，刻度尺测量长度，螺旋测微器测量直径，当然，要组合成电路，还需要电源、电键、导线以及滑动变阻器；由于电阻通电电流大会升温，影响电阻率，故要小电流，故电流表选择较小量程，电压表也选择较小量程．
故答案为：ABCEFGH；
（2）由于要求尽可能测出多组有关数值，故滑动变阻器要采用分压式接法，金属丝电阻较小，因此电流表采用外接法，由此可得出实物图如下所示：



（3）根据欧姆定律，有：R=UI
根据电阻定律公式有：R=ρLS
由此解得：S=ρILU
因此要用螺旋测微器测横截面边长a，用毫米刻度尺金属管线长度L，电压表示数U，电流表示数I，
因此金属管线内部空间截面积S0的表达式为：S0=a2-ρIlU
故答案为：横截面边长a、管线长度l、电压表示数U、电流表示数I，a2-ρIlU．

本题解析：

本题难度：一般

2、简答题  （1）某同学做了“用多用表测电阻”的实验后，对多用表中的“欧姆表”形成了以下一些看法，你认为他的哪些看法是正确的______
A、欧姆表的刻度是不均匀的
B、选挡后必须经过“调零”才能进行测量
C、测电路中的电阻大小时，要将电阻从电路中断开才能进行测量
D、用欧姆表测电压时，一定要注意正负极不能接错
（2）用如图甲所示的电路做“测定电池的电动势和内电阻”的实验，根据测得的数据做出了如图乙所示的U-I图象，由图可知测得的电池的电动势为______V，内电阻为______Ω

参考答案：解；（1）A、欧姆表的刻度不均匀，左边密右边疏，A正确；
B、每次换挡后都要重新短接调零，B正确；
C、测电阻时，一定要将电阻独立出来，C正确；
D、欧姆表不能测电压，D错误；
故选ABC
（2）在U-I图象中，图象与纵轴的交点表示电源的电动势，斜率表示内阻．由图可知测得的电池的电动势为1.4V，内阻r=1.4-1.00.4=1.0Ω．
故答案为ABC；1.4V；1.0

本题解析：

本题难度：一般

3、简答题  （1）用多用电表测量阻值接近十千欧的电阻Rx．S为电表的选择开关，P为欧姆挡调零旋钮．从以下给出的操作步骤中，选择必要的步骤，并排出合理顺序：______．（填步骤前的字母）
A．旋转S至欧姆挡“×lk”
B．旋转S至欧姆挡“×100”
C．旋转S至“OFF”，并拔出两表笔
D．将两表笔分别连接到Rx，的两端，读出阻值后，断开两表笔
E．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的零刻度，断开两表笔
（2）按正确步骤测量时，指针指在图示位置，Rx的测量值为______?kΩ．

参考答案：（1）用多用电表测量阻值约十几千欧的电阻Rx，合理顺序为：
第一步：旋转s至欧姆挡“×lk”．因为欧姆挡的中值电阻为十几欧，选择“×lk”挡，指针可指在刻度盘中央附近，测量误差较小．
第二步：欧姆调零：将两表笔短接，调节P使指针对准刻度盘上欧姆挡的零刻度，断开两表笔
第三步：测量并读数：将两表笔分别连接到Rx，的两端，读出阻值后，断开两表笔．
第四步：旋转S至“OFF”，并拔出两表笔．
故合理的步骤为A、E、D、C．
（2）Rx的测量值8×1kΩ=8kΩ；
故答案为：（1）A、E、D、C；（2）8．

本题解析：

本题难度：一般

4、选择题  铝核

参考答案：根据质量数和电荷数守恒可知放出的粒子质量数为1，电荷数为0，故该粒子为中子，中子不带电不会在电场中加速或偏转，也不会受到磁场力作用，故A错误，B正确；
该粒子的速度小于光速，故C错误；
碳14核的电荷数为6，中子数为14-6=8个，故D错误．
故选B．

本题解析：

本题难度：一般

5、选择题  在如图所示的电路中，R1、R2、R3均为可变电阻．当开关S闭合后，两平行金属板MN中有一带电液滴正好处于静止状态．为使带电液滴向上加速运动，可采取的措施是（　　）
A．增大R1
B．减小R2
C．减小R3
D．增大MN间距
