1、填空题  某学习小组为测一段粗细均匀的圆柱体新型导电材料（如图甲）的电阻率，进行了如下实验：
（1）先用米尺测出其长度L，用游标卡尺测其直径D，用多用电表的欧姆档（倍率为×10）如图（丙），粗测其电阻R，读出电阻R=______；如图乙所示是某次测量的图示，请你根据游标卡尺的示数（图乙）读出其直径D=______mm；
（2）再利用以下器材用伏安法尽可能精确测量其电阻：
A．量程3V的电压表（内阻约为3kΩ）
B．量程为15mA的电流表（内阻约为3Ω）
C．滑动变阻器R"：最大阻值为20Ω，额定电流为1A
D．低压直流电源：电压为6V，内阻可忽略
E．开关K，导线若干　　　　　　F．待测电阻R
请你帮他们设计本实验的实验电路图，并画在图中方框内．

参考答案：（1）游标卡尺，主尺读数为15mm，游标读数为0.05×8mm=0.40mm，所以最终读数为15.40mm；
欧姆表读数=倍率×表盘读数=10×30.0=300Ω；
（2）滑动变阻器电阻远小于材料电阻值，故滑动变阻器采用分压式接法；电阻较大，大内小外，安培表内接法；

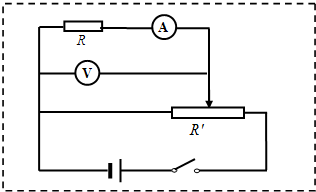

电路图如图所示



故答案为：（1）300，15.40；（2）如图所示．

本题解析：

本题难度：一般

2、实验题  多用电表的电阻挡有三个倍率，分别是×1、×10、×100。用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到______________挡。如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是______________。若补上该步骤后测量，表盘的示数如图，则该电阻的阻值是______________Ω。

参考答案：×100，调零（或重新调零），（或2.2K）

本题解析：

本题难度：一般

3、填空题  闭合电路的一部分导体在磁场中做切割磁感线运动而产生感应电流，从能量的角度看，外力克服______力做功，使______能转化为______能．

参考答案：从能量转化的角度来看，闭合电路的部分导体切割磁感线时产生感应电流的过程，导体具有的机械能减小，转化为电能，是机械能转化为电能的过程；
若闭合电路中的感应电流是因磁感强度发生变化而产生的，是外力克服安培力做功，磁场能转化为电能．
故答案为：安培力；磁场、电

本题解析：

本题难度：一般

4、选择题  将两个相同的小量程电流表G，分别改装成了一只电流表A和一只电压表V，某同学在做实验时将这两只表串联起来接入一正常发光的灯泡两端，则（　　）
A．A表和V表的指针偏角相同
B．A表和V表的指针都不偏转
C．A表指针几乎不偏转，V表指针有偏转
D．A表指针有偏转，V表指针几乎不偏转

参考答案：C

本题解析：

本题难度：简单

5、简答题  关于“用DIS描绘电场等势线”的实验：
（1）关于该实验有下列叙述：
①本实验是用电流场来模拟静电场进行操作的；
②在木板上依次铺放白纸、导电纸和复写纸；
③实验中圆柱形电极与导电纸应有良好的接触；
④放置导电纸时有导电物质的一面向下；
以上表述中错误的有______（写序号），应改为______．
（2）如图所示为实验的示意图，在a、b、c、d、e五个基准点中，电势最低的点是______点．若将电压传感器的两个探针分别接触图中的b、f两点（c为AB的中点，b、f连线和A、B连线垂直），显示出b、f两点的电势差大于零，则传感器的“+”接线柱接在______点，此时若要采集到电势差为零，则应将接f的探针______（填“向左”或“向右”）移动．

参考答案：（1）以上表述中错误的有②、④，应将②改为在木板上依次铺放白纸、复写纸和导电纸；④改为放置导电纸时有导电物质的一面向上．
（2）由图，A相当于正电荷、B相当于负电荷，电场线从A到B，则电势最低的是e．根据等势线的分布情况可知，b点的电势高于f点的电势，显示出b、f两点的电势差大于零，则传感器的“+”接线柱接在b点．根据顺着电场线方向电势降低可知，此时若要采集到电势差为零，则应将接f的探针应向左移动．
故答案为：（1）②、④；
在木板上依次铺放白纸、复写纸和导电纸；
放置导电纸时有导电物质的一面向上．
（2）e；b；向左

本题解析：

本题难度：一般
