高考物理答题模板《电磁感应中切割类问题》试题强化练习（2017年最新版）(五) 2017-09-25 07:35:17 来源:91考试网 作者:www.91exam.org 【大 中 小】 微信搜索关注"91考试网"公众号,领30元,获取公务员、事业编、教师等考试资料40G! 1、选择题  如图甲中abcd为导体做成的框架，其平面与水平面成θ角，质量为m的导体棒PQ与ab、cd垂直且接触良好，回路的电阻为R，整个装置放于垂直框架平面的变化的磁场中，磁感应强度B随时间变化规律如图乙所示，棒PQ始终静止，在时间0～t0内，棒PQ受到的静摩擦力的大小变化是 [? ] A．一直增大 B．一直减小 C．先减小后增大 D．先增大后减小 2、选择题  如图所示的空间存在一匀强磁场，其方向为垂直于纸面向里，磁场的右边界为MN，在MN右侧有一矩形金属线圈学abcd，ab边与MN重合．现使线圈以ab边为轴按图示方向匀速转动，从cd边刚好进入磁场开始计时，则ab中电流随时间变化的规律是（　　） A． B． C． D． 3、选择题  如图所示装置中，当cd杆运动时，ab杆中的电流方向由a向b，则cd杆的运动可能是（　　） A．向右加速运动 B．向右减速运动 C．向左匀速运动 D．向左减速运动

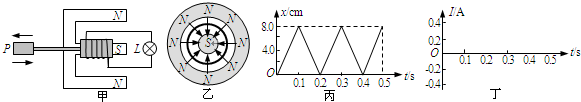

4、简答题  如图甲所示，某人设计了一种振动发电装置，它的结构是一个半径r=0.1m、20匝的线圈套在辐向形永久磁铁槽中，磁场中的磁感线均沿半径方向均匀分布，从右侧观察如图乙所示．已知线圈所在位置磁感应强度B的大小均为0.2T，线圈总电阻为2Ω，它的引出线接有阻值为8Ω的灯泡L．外力推动与线圈相连的P端使其做往复运动，线圈切割辐向磁场中的磁感线产生感应电流，线圈位移随时间变化的规律如图丙所示（线圈位移取向右为正）．
（1）在丁图中画出感应电流随时间变化的图象（在乙图中取逆时针电流为正＞；
（2）求每一次推动线圈运动过程中作用力的大小；
（3）若不计摩擦等损耗，求该发电机的输出功率．

5、简答题  竖直放置的平行金属导轨上端连接一电阻R，质量为m的金属棒与导轨接触良好，并能无摩擦下滑．在金属棒的下方有一垂直于纸面向里的磁感应强度为B的匀强磁场，磁场上边界距金属棒的高度为H，如图所示．把金属棒由静止释放，金属棒在磁场中的运动情况如何？（金属棒与导轨的电阻不计，两平行导轨的间距为L）
