1、简答题  Ⅰ．在“测电池的电动势和内阻”的实验中，测量对象为1节新的干电池．用图甲所示电路测量时，在较大范围内调节滑动变阻器，发现电压表读数变化不明显，原因是：______．
Ⅱ．为了提高实验精度，采用图乙电路，提供的器材：
量程3V的电压表V，量程0.6A的电流表A（具有一定内阻），定值电阻R0（阻值未知，约几欧姆），滑动变阻器R1（0～10Ω），滑动变阻器R2（0～200Ω），单刀单掷开关S1、单刀双掷开关S2，导线若干．
①电路中，加接电阻R0有两方面的作用，一是方便实验操作和数据测量，二______．
②为方便实验调节且能较准确地进行测量，滑动变阻器应选用______（填R1或?R2）．
③开始实验之前，S1、S2都处于断开状态．现在开始实验：
A、闭合S1，S2打向1，测得电压表的读数U0，电流表的读数为I0；可以测出的物理量是______，用测量的物理量写出表达式为______．
B、闭合S1，S2打向2，改变滑动变阻器的阻值，当电流表读数为I1时，电压表读数为U1；当电流表读数为I2时，电压表读数为U2．则新电池电动势的表达式为E=______，内阻的表达式r=______．

参考答案：Ⅰ作出电源的U-I图象，根据闭合电路欧姆定律分析可知，图象的斜率等于电源的内阻，如图，图线1的斜率小于图线2的斜率，则对应的电源的内阻图线1的较小，由图可以看出，图线1电压随电流变化较慢．本实验中发现电压表读数变化不明显，原因是：电源内阻很小．


Ⅱ①加接电阻R0，起保护作用，限制电流，防止变阻器电阻过小时，电池被短路或电流表被烧坏
②滑动变阻器应选用R1．因为R1的总电阻较小，使电路中电流较大，电流表指针能在刻度盘中央附近，测量误差较小．
③根据欧姆定律可知，可以测出的物理量是定值电阻R0和电流表内阻之和，用测量写出表达式为：R0+RA=U0I0．
B、根据闭合电路欧姆定律得
? E=U1+I1（R0+RA+r）…①
? E=U2+I2（R0+RA+r）…②
联立解得：E=U1I2-U2I1I2-I1
?r=U1-U2I2-I1-（R0+RA）=U1-U2I2-I1-U0I0．
故答案为：
Ⅰ、电源内阻很小；
Ⅱ、①防止变阻器电阻过小时，电池被短路或电流表被烧坏；
②定值电阻R0和电流表内阻之和，R0+RA=U0I0．
③U1I2-U2I1I2-I1，U1-U2I2-I1-U0I0．

本题解析：

本题难度：一般

2、选择题  电源电动势为E，内阻为r，对小灯泡供电，下列说法中正确的是（ ? ）
A．电源被短路时，通过电源的电流为E/r，外电路电压为零
B．外电路并联的灯泡越多，电路输出的功率就越大
C．外电路并联的灯泡越少，路端电压就越大
D．外电路并联的灯泡越少，电源供电的效率就越低

参考答案：AC

本题解析：

本题难度：一般

3、实验题  某兴趣小组为了测量一待测电阻Rx的阻值，准备先用多用电表粗测出它的阻值，然后再用伏安法精确地测量，实验室里准备了以下器材：
A．多用电表
B．电压表V1，量程6 V，内阻约10 kΩ
C．电压表V2，量程15 V，内阻约20 kΩ
D．电流表A1，量程0.6 A，内阻约0.2 Ω
E．电流表A2，量程3 A，内阻约0.02 Ω
F．电源：电动势E＝9 V
G．滑动变阻器R1，最大阻值10 Ω，最大电流2 A
H．导线、电键若干

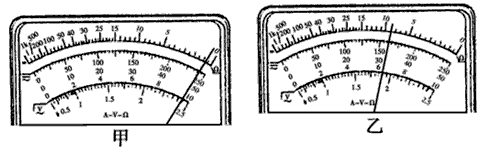

（1）①在用多用电表粗测电阻时，该兴趣小组首先选用“×10”欧姆挡，其阻值如图甲中指针所示，为了减小多用电表的读数误差，多用电表的选择开关应换用_____________欧姆挡；
②按正确的操作程序再一次用多用电表测量该待测电阻的阻值时，其阻值如图乙中指针所示，则Rx的阻值大约是_____________Ω。

（2）①在用伏安法测量该电阻的阻值时，要求待测电阻的电压从0开始可以连续调节，则在上述器材中应选出的器材是_____________（填器材前面的字母代号）；
②在虚线框内画出用伏安法测量该电阻的阻值时的实验电路图。

参考答案：（1）①“×1”，②9
（2）①BDFGH ②

本题解析：

本题难度：一般

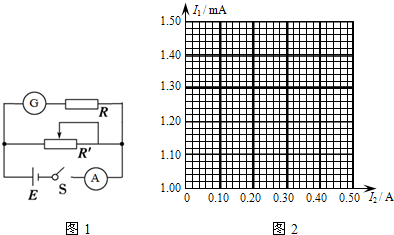

4、填空题  如图1所示为测定一节干电池的电动势和内阻电路图，实验中备有下列器材：
A．干电池：电动势约为1.5V，内阻小于1.5Ω；B．电流表G：满偏电流2mA，内阻10Ω；
C．电流表A：0～0.6A，内阻约0.1Ω；
D．滑动变阻器：0～20Ω，2A；
E．滑动变阻器：0～100Ω，1A；
F．定值电阻：R=990Ω；
G．开关、导线若干．
（1）为方便且能较准确地进行测量，滑动变阻器应选______（填写序号）；
（2）实验中测出了六组I1（电流表G的示数）和I2（电流表A的示数），请在图2坐标纸上做出I1和I2的关系图象；

参考答案：（1）电源电动势与内阻较小，为方便实验操作，滑动变阻器应选：D．
（2）根据表中实验数据在坐标系内描出对应点，然后根据描出的点作出图象如图所示；

（3）由电源的U-I图象可知，图象与纵轴的交点坐标值为1.46，
则电源电动势E=1.46V；
由图象可知，电源内阻r=△U△I=1.46-1.300.20≈0.8Ω；
故答案为：（1）D；（2）图象如图所示；（3）1.46；0.8．

本题解析：

本题难度：一般

5、实验题  在测量一节干电池的电动势和内电阻的实验中，备有如下器材： ?
A．干电池E(电动势约为1.5?V，内电阻约为1?Ω)
B．电流表A(量程为0.6?A，内阻约为0.1?Ω)
C．电流表G(满偏电流为3mA，内阻RG=10?Ω)
D．滑动变阻器R1(阻值范围0～20?Ω，额定电流2?A)
E．滑动变阻器R2(阻值范围0～20?Ω，额定电流1?A)
F．定值电阻R0=990Ω ?
G．开关和导线若干?

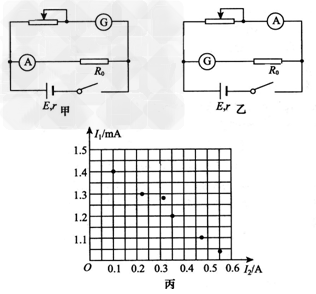

(1)某同学为了完成实验，设计了如图所示的甲、乙两种参考电路，其中合理的是___________（填“甲”或“乙”）。 ?
(2)为了能方便准确地进行测量，其中应选择的滑动变阻器是___________（填“R1”或“R2”）。
(3)如图丙所示，是某位同学根据他所设计的实验测得的六组数据在I1-I2图像上所指出的点（I1为电流表G的示数，I2为电流表A的示数），请你在图上画出图线，并由图线求出电池的电动势E=___________V，内电阻r=___________Ω。

参考答案：(1)乙
(2)R1
(3)图线如图；1.48(1.47~1. 49均正确)；0.80(0.75~0.85均正确)

本题解析：

本题难度：一般
