1、简答题  真空室中有如图所示的装置．电极K发出的电子（初速不计）经过加速电场后，由小孔O沿水平放置的偏转板M、N间的中心轴线UOO′射入．M、N板长为L，两板间加有恒定电压，它们间的电场可看作匀强电场．偏转板右端边缘到荧光屏P的距离为s．当加速电压为U1时，电子恰好打在N板中央的A点；当加速电压为U2时，电子打在荧光屏的B点．已知A、B点到中心轴OO′的距离相等．求U1：U2．

参考答案：设电子电量为e，质量为m．
由题意，电子在偏转电场中做类平抛运动，加速度为a，且保持不变．
加速电压为U1时，设电子进入偏转电场时，速度为v1，则有eU1=12mv21
偏转距离为y1，沿板方向的位移为L2，
则有L2=v1t?
y1=12at21
加速电压为U2时，设电子进入偏转电场时，速度为v2，则有
eU2=12mv22
偏转距离为y2，沿板方向的位移为L，
L=v2t2?
y2=12at22
如图所示，电子从C点离开电场，沿直线CB匀速运动打在B点，
由几何关系，y1+y2s=at2v2
由上综合而得，U1U2=L4(L+2s)
答：两种情况下的电压之比为，U1U2=L4(L+2s)

本题解析：

本题难度：一般

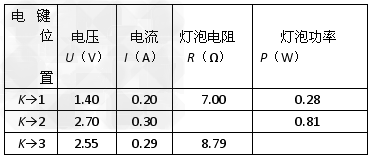

2、实验题  在如图所示的电路中，A、B、C为三节干电池，实验中理想电压表和理想电流表的读数如下表所示。
?
（1）根据表中实验数据，计算出表中空格处小灯泡的电阻和功率（保留两位小数）；
（2）如果干电池A和B具有相同的电动势和内阻，根据表中实验数据，可计算出干电池A的电动势为_________V，内阻为_________Ω；
（3）当电键K与“接线柱3”连接，串联电池组的总电动势增加，电流表的示数反而减小，究其原因可能是__________________________________。

参考答案：（1）9.00；0.74
（2）1.5，0.5
（3）干电池C的电动势较小，内阻较大，功率损耗较大

本题解析：

本题难度：困难

3、简答题  某物理工作者设计了一个测量电场强度的实验：用已知质量为m，电量为q的微粒，令其垂直电场进入一区域为矩形的电场，如图．电场方向与ad平行且竖直向上，微粒第一次是靠近矩形dc进入的，而且好从b点飞出．然后保持电场大小不变，让方向变得相反，再令微粒以同样的速度从靠近上边ad垂直进入电场，则正好从下边dc的中点e处飞出．试根据以上信息求出 电场强度．

参考答案：设矩形区域的长为l，宽为d
第一次：
沿水平方向：l=v0t；
沿竖直方向：d=12a1t21；qE-mg=ma1
第二次：
沿水平方向：12l=v0t2；
压竖直方向：d=12a2t22；qE+mg=ma2
由以上各式联立可求得：E=5mg3q
答：该电场的电场强度为E=5mg3q．

本题解析：

本题难度：一般

4、选择题  关于电源的电动势，下面说法错误的是（　　）
A．电源的电动势就是电源两极间的电压
B．电动势越大的电源，将其它形式的能转化为电能的本领越大
C．电动势的数值等于内、外电路电压之和
D．电动势只由电源性质决定，外电路无关

参考答案：A

本题解析：

本题难度：一般

5、实验题  某物理兴趣小组要精确测量一只电流表G（量程为1mA、内阻约为100Ω）的内阻。实验室中可供选择的器材有：
电流表A1：量程为3mA，内阻约为200Ω；
电流表A2：量程为0.6A，内阻约为0.1Ω；
定值电阻R1：阻值为10Ω；
定值电阻R2：阻值为60Ω；
滑动变阻器R3：最大电阻20Ω，额定电流1.5A；
直流电源：电动势1.5V，内阻0.5Ω；
开关，导线若干。
（1）为了精确测量电流表G的内阻，你认为该小组同学应选择的电流表为__________、定值电阻为__________。（填写器材的符号）
（2）在方框中画出你设计的实验电路图。

（3）按照你设计的电路进行实验，测得电流表A的示数为I1，电流表G的示数为I2，则电流表G的内阻的表达式为rg=__________。

参考答案：（1）A1，R2
（2）
（3）

本题解析：

本题难度：困难
