1、选择题  如图所示的电路图中，R为定值电阻，R′为变阻箱，此电路可以进行下列实验中的

[? ]
A．测定电阻R的阻值
B．测定电流表V的内电阻
C．测定电流表A的内电阻
D．测定电源的电动势E和内电阻r

2、填空题  把一个满偏电流为1mA、内电阻为600Ω的电流表头改装成量程为3A的电流表，则需要_________联一个电阻；若将这个表头改装成量程为6V的电压表，则应?联一个?Ω的电阻。

3、计算题  要描绘某电学元件（最大电流不超过６mＡ，最大电压不超过７Ｖ）的伏安特性曲线，设计电路如图，图中定值电阻Ｒ为１ＫΩ，用于限流；电流表量程为１０mＡ，内阻约为５Ω；电压表（未画出）量程为１０Ｖ，内阻约为１０ＫΩ；电源电动势Ｅ为１２Ｖ，内阻不计。


（１）实验时有两个滑动变阻器可供选择：
　　　a、阻值０到２００Ω，额定电流　
　　　b、阻值０到２０Ω，额定电流
本实验应选的滑动变阻器是　　　　　　（填“a”或“b”）
（２）正确接线后，测得数据如下表

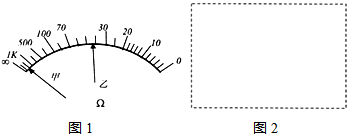

4、简答题  （1）一同学用多用电表测量一电器元件电阴约40kΩ，选用×10倍率，操作正确，如图1，此时刻度盘上的指针在甲位置，则该同学紧跟下来的做法主要有______，正确操作后，指针在乙位置，则该元件电阻值为______．

（2）为了更精确地测出其阻值，该同学去实验室借用器材，实验员替他准备了下列器材：
A．直流电流表A1（0～100μA，r1≈1kΩ）
B．直流电流表A2（0～500μA，r2≈200Ω）
C．直流电压表V1（0～15V，R1≈100kΩ）
D．直流电压表V2（0～15V，R2≈500kΩ）
E．直流电源E（电动势为12V、r=4Ω）
F．滑动变阻器R（0～1kΩ，功率1W）
G．开关一个、导线若干
则该同学应选用电流表______（填A1或A2），电压表______（填V1或V2），并在图2的虚线框内画出测量电路图．

5、实验题  （11分）在做“测定金属丝的电阻率”的实验中，已知待测金属丝的电阻约为5Ω。
（1）若用L表示金属丝的长度，d表示直径，测得电阻为R，请写出计算金属丝电阻率的表达式ρ＝________。
（2）实验时，某组同学用螺旋测微器测金属丝的直径，用多用电表“×1”挡测该金属丝的电阻，二者的示数分别如图甲、乙所示，则：测得金属丝的直径是________mm；金属丝的电阻式________。

（3）若采用伏安法测该金属丝的电阻，而实验室提供以下器材供选择：
A．电池组(3V，内阻约1Ω)
B．电流表(0～3A，内阻约0.0125Ω)
C．电流表(0～0.6A，内阻约0.125Ω)
D．电压表(0～3V，内阻约4kΩ)
E．电压表(0～15V，内阻约15kΩ)
F．滑动变阻器(0～20Ω，允许最大电流1A)
G．滑动变阻器(0～2000Ω，允许最大电流0.3A)
H．开关、导线若干。
请回答：
①实验时应从上述器材中选用____________________________(填写仪器前字母代号)；
②在组成测量电路时，应采用电流表________接法，待测金属丝电阻的测量值比真实值偏________(选填“大”或“小”)；
③某处实验测量时，表面刻度及指针如图所示，则实验数据应记录为：I=?A，U=?V。
