1、填空题  通过实验，要描绘一个“2.5V，0.2W”小灯泡的伏安特性曲线．实验时，要求小灯泡两端电压从零逐渐增大到额定电压．可供选择的仪器有
A．量程为0～0.6A，内阻为0.2Ω的电流表
B．量程为0～100mA，内阻为5Ω的电流表
C．量程为0～3V，内阻为10kΩ的电压表
D．量程为0～15V，内阻为50kΩ的电压表
E．最大值为20Ω，额定电流为0.1A的滑动变阻器
F．最大值为1kΩ，额定电流为0.1A的滑动变阻器
G．学生电源、导线、电键等
（1）电流表应选______，电压表应选______，滑动变阻器应选______．（填代号），
（2）请你在右边方框内画出实验的电路图．

参考答案：（1）因小灯泡的铭牌是“2.5V，0.2W”，由I=PU得I=0.22.5A=0.08A=80mA，故电流表应选B，电压表应选C，又要求电压从零调到额定电压，故滑动变阻器应用分压式接法，应选阻值小的变阻器，故应选E．
（2）根据题意，小灯泡电阻为R=UI=2.50.08=31.25Ω，因R?VR?x=1000031.25＞＞R?xR?A?=31.255，故电流表应用外接法，又变阻器用分压式，电路图如图所示．



故答案为（1）B、C、E
? （2）如图所示．

本题解析：

本题难度：一般

2、实验题  某学习小组要描绘一只小电珠（2.5V，0.5A）的伏安特性曲线，所供选择的器材除了导线和开关外，还有以下一些器材可供选择：
A.电源E（电动势为3.0V ，内阻不计）
B.电压表V1（量程为0 ～3.0V ，内阻约为2kΩ）
C.电压表V2（量程为0～15.0V ，内阻约为6KΩ）
D.电流表A1（量程为0～0.6A ，内阻约为1Ω）
E.电流表A2（量程为0～100mA ，内阻约为2Ω）
F.滑动变阻器R1（最大阻值10Ω）
G.滑动变阻器R2（最大阻值2kΩ）
（1）为了减小实验误差，实验中电压表应选择_________，电流表应选择_________，滑动变阻器应选择_________。(填器材的符号)
（2）为提高实验精度，请你为该学习小组设计电路图，并画在下面的方框中。

（3）下表中的各组数据是此学习小组在实验中测得的，根据表格中的数据在方格纸上作出该电珠的伏安特性曲线。
?

参考答案：（1）V1；A1；R1
（2）
（3）图“略”

本题解析：

本题难度：一般

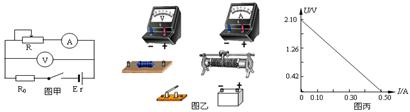

3、实验题  （10分）用如图甲所示的电路测量一节蓄电池的电动势和内电阻。蓄电池的电动势约为2V，内电阻很小。除蓄电池、开关、导线外可供使用的实验器材还有：
A.电压表V （量程3V）? B.电流表A1（量程0.6A）? C.电流表A2（量程3A）
D.定值电阻R0（阻值4Ω，额定功率4W）
E.滑动变阻器R（阻值范围0—20Ω，额定电流1A）

（1）电流表应选 ?；(填器材前的字母代号)
（2）将图乙中的实物按图甲的电路连线；
（3）根据实验数据作出U—I图像（如图丙所示），则蓄电池的电动势E=?V，内阻r=?Ω；
（4）定值电阻R0在电路中的作用是?（只要求写出一点）。

参考答案：①B
②如图（2分，有一处错就不给分。）

③2.10V，4.20Ω
④a、保护作用；b、增大等效内阻的测量值，减小误差；c、当改变滑动变阻器阻值时，
电压表示数变化大。（2分，回答一个就可，有其它合理答案，同样给分。）

本题解析：①由于该实验中电流的最大值比较小，所以电流表量程选择0.6A②实物连线时要注意电表的正负极，滑动变阻器为限流式连接③图像与纵坐标的交点为电源电动势，图线的斜率表示电源内阻④保护电阻的作用有增大等效内阻的测量值，减小误差；当改变滑动变阻器阻值时，电压表示数变化大
点评：难度中等，本题综合考查了闭合电路欧姆定律，电路的连接以及用电器的作用，充分考察了学生处理问题的能力

本题难度：简单

4、实验题  用伏安法测量一个定值电阻阻值的实验所需的器材实物图，器材规格如下：
（1）待测电阻Rx（约100Ω）
（2）直流毫安表（0 - 30mA，50Ω）
（3）直流电压表（0-3V，5kΩ）
（4）直流电源（输出电压4V）
（5）滑动变阻器（0-500Ω，1A）
小题1:根据器材的规格和实验要求，在右图的实物图上连线。（3分）
小题2:在方框中画出电路图（3分）

参考答案：略

本题解析：略

本题难度：一般

5、简答题  （1）欧姆表是根据______定律制成的可直接测量未知电阻的电表．

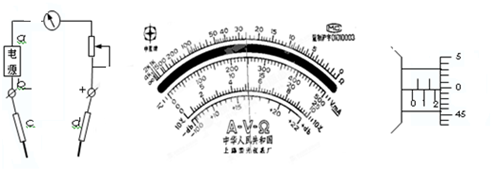

（2）在如下欧姆表内部结构示意图上的a处表示电源的______极（填“正”或“负”），c是______色表笔（填“红”或“黑”）．
（3）测某电阻时欧姆表示数如下图所示，此时所用倍率为“×10”，则该电阻的阻值为______．
（4）用千分尺测量金属丝的直径，示数如图所示，则金属丝的直径为______．

（5）在“描绘小电珠的伏安特性曲线”实验中，

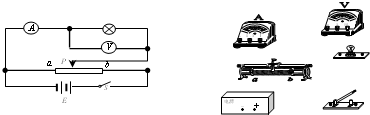

①请根据实验原理图完成实物图的连线．小电珠规格“2.5V，0.6W”

②开关闭合前，应将滑动变阻器的滑片P置于______端（填“a”或“b”）．为使小电珠亮度增加，P应向______端滑动（填“a”或“b”）．

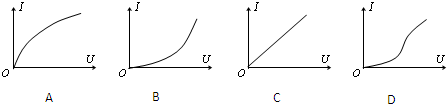

③下列图象能正确表示小电珠伏安特性曲线的是______．

参考答案：（1）欧姆表是根据闭合电路欧姆定律制成的可直接测量未知电阻的电表．
（2）多用电表的“+”孔与电源的负极相连，所以a为电源的负极，电流从红表笔流进，从黑表笔流出，知c是黑表笔．
（3）电阻大小等于26×10=260Ω．
（4）金属丝的直径d=2mm+0.01×49.5mm=2.495mm．
（5）①根据电路图连接实物图，如图所示．
②开关闭合前，应将滑动变阻器的滑片P置于a端，使得测量电路部分短路，起保护作用，为使小电珠亮度增加，P应向b端滑动．
③电流增大，则电阻增大，I-U的图线斜率应减小，知A正确，B、C、D错误．故选A．
故答案为：（1）闭合电路欧姆，（2）负，黑，
（3）260Ω；（4）2.495-2.499mm
（5）①如图




②a．b?③A

本题解析：

本题难度：一般
