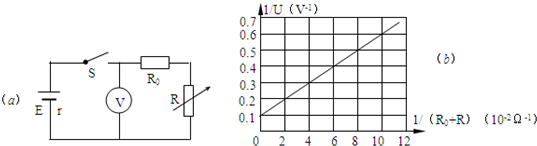

1、简答题  现有一种特殊的电池，它的电动势E约为9V，内阻r约为45Ω，已知该电池允许输出的最大电流为50mA，为了测定这个电池的电动势和内阻，某同学利用如图（a）所示的电路进行实验，图中电压表的内阻很大，对电路的影响可不考虑，R为电阻箱，阻值范围0～9999Ω，R0是定值电阻，起保护电路的作用．
（1）实验室备有的定值电阻R0有以下几种规格：A．50Ω?B．150Ω?C．500Ω?D．1000Ω
本实验最好选哪一种规格？答：______．
（2）该同学接入符合要求的R0后，闭合开关S，调整电阻箱的阻值，读取电压表的示数，记录多组数据，作出了如图（b）所示的图线．则根据该同学所作出的图线可求得该电池的电动势E为______V，内阻r为______Ω．

2、简答题  如图所示电路，电源电动势E=90V，内阻r=5Ω，R1=10Ω，R2=20Ω，板面水平放置的平行板电容器的两极板M、N相距d=3cm，在两板间的正中央有一带电液滴，电量q=2×10-7C，质量m=4×10-5kg，取g=10m/s2，求：
（1）若液滴恰好能处于静止状态，电压表的示数是多少？若此时滑动变阻器的滑动触头C正好在变阻器正中点，那么滑动变阻器的最大阻值Rm是多大？
（2）将滑动触头C迅速滑到A端，则液滴将向哪个极板作什么性质的运动？到达该极板时的速度是多大？

3、选择题  图中R是一种放射性物质，它能放出α、β、γ?三种射线，虚线框内是竖直方向的匀强电场，LL′是纸板，MM′是荧光屏，实验时发现在荧光屏上只有O、P两点处有亮斑．下列说法正确的是（　　）
A．电场方向竖直向下，到O点的是γ射线
B．电场方向竖直向上，到O点的是γ射线
C．电场方向竖直向下，到P点的是β射线
D．电场方向竖直向上，到P点的是α射线
