1、计算题  如图所示，为万用表欧姆挡的内部电路，a、b为表笔插孔，下列说法中正确的是_______。

A．a孔插红表笔
B．表盘刻度是均匀的
C．用×100Ω挡测量时，若指针指在0Ω附近，则应换用×1 kΩ挡
D．测量“220V 100W”的灯泡的电阻，会发现测量的电阻比4840Ω小

2、选择题  如图所示为测电源电动势和内电阻时，依据测量数据作出的路端电压与电流的关系图线，图中DC平行于横坐标轴，DE平行于纵坐标轴，由图可知（?）

A．比值表示闭合电路的总电阻
B．比值表示电源内电阻
C．比值表示电源电动势
D．矩形的面积表示该状态下电源的输出功率

3、实验题  如下图所示是电子拉力计的示意图，金属弹簧右端和滑动触头P固定在一起（弹簧的电阻不计，P与R1之间的摩擦不计）。定值电阻R0；电阻R1是用均匀电阻丝密绕在瓷管上做成的（类似于滑动变阻器），其长度为10cm，阻值R1=300Ω，电源电动势E=3V，内阻不计。理想电流表的量程为0~100mA。当拉环不受拉力时，触头P刚好不与电阻R1接触（即电路断开）。弹簧的劲度系数为10000N/m。

小题1:电路中连入的R0阻值至少应为?Ω。
小题2:设计中需要将电流表上的电流数值改为拉力的数值，那么在原电流表的40mA处应改为?N。分析可知，拉力计的刻度是否均匀?。（填写“均匀”或“不均匀”）
小题3:为了使拉力计的量程增大应采用的措施是（只填写一条）?。

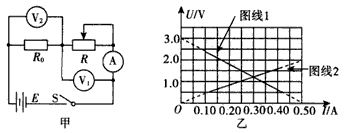

4、实验题  现要测电阻R0的阻值、干电池组的电动势E及内阻r。给定的器材有：两个理想电压表（量程均为3.0V），理想电流表（量程为0.60 A），滑动变阻器R，待测的电阻R0，两节串联的电池，开关S及导线若干，某同学设计一个如图甲所示的电路同时测电阻R0、电池组的电动势及内阻，调节变阻器，电压表V1，V2和电流表A分别测得多组U1，U2，I的数据，并作出U1-I图（图线1）和U2-I图（图线2），如图乙。

(1)由图可知电阻R0阻值为___Ω；
(2)电池组E的电动势为___V，内阻为____Ω。（结果保留两位有效数字）

5、实验题  某一电阻值不变的纯电阻元件（阻值Rx在50Ω-100Ω），额定功率为0.25W。要用伏安法较准确地测量它的阻值，实验器材有：
电流表A1：量程为100mA，内阻约为5Ω
电流表A2：量程为1 A，内阻约为0.5Ω
电压表V1：量程为6V，内阻约为10kΩ
电压表V2：量程为30V，内阻约为50kΩ
滑动变阻器R：0～10Ω ，2A
电源（E=9V），开关，导线若干
（1）实验中应选用的电流表为____________，电压表为____________；（填入器材符号）
（2）在虚线框内画出实验电路图；
