1、实验题  （1 0分）玩具遥控器经常用到一种方形层叠电池，如图甲所示。为了测定该电池的电动势和内电阻，实验室提供了下列器材：

A．电流表G（满偏电流1 0mA，内阻10 ?
B．电流表A（0～0．6 A～3A，内阻未知）．
C．滑动变阻器R（0～l00 ?,1A）
D．定值电阻R（阻值990 ?）
E．开关与导线若干
（1）电流表A的量程应选用?（填“0～06 A”或“0 ~3A”?）
（2）该同学根据现有的实验器材，设计了如图乙所示的电路，并在丙图上完成了实物连线，请你指出该同学连线的错误之处（在连错的导线上打“×，’），并重新正确连线。

（3）根据上述设计的实验电路，该同学利用测出的数据绘出I1—I2图线（I为电流表 G的示数，I为电流表A的示数）如丁图所示，则由图线可得该电池的电动势E= ?V，内阻r= ??

2、实验题  图为“测绘小灯泡伏安特性曲线”实验的实物电路图，已知小灯泡额定电压为2.5 V.

(1)完成下列实验步骤：
①闭合开关前，调节滑动变阻器的滑片，__________?____；
②闭合开关后，逐渐移动滑动变阻器的滑片，___?_______；
③断开开关，……根据实验数据作出小灯泡灯丝的伏安特性曲线．
(2)在虚线框中画出与实物电路相应的电路图．

3、实验题  某同学在实验室里熟悉各种仪器的使用。他将一条形磁铁放在转盘上，如图甲所示，磁铁可随转盘转动，另将一磁感应强度传感器固定在转盘旁边，当转盘（及磁铁）转动时，引起磁感应强度测量值周期性地变化，该变化与转盘转动的周期一致。经过操作，该同学在计算机上得到了如图乙所示的图像。

（1）在图像记录的这段时间内，圆盘转动的快慢情况是___________________。
（2）圆盘匀速转动时的周期是_______s。
（3）（多选题）该同学猜测磁感应强度传感器内有一线圈，当测得磁感应强度最大时就是穿过线圈的磁通量最大时。按照这种猜测（?）
A．在t =" 0.1s" 时刻，线圈内产生的感应电流的方向发生了变化
B．在t =" 0.15s" 时刻，线圈内产生的感应电流的方向发生了变化
C．在t =" 0.1s" 时刻，线圈内产生的感应电流的大小达到了最大值
D．在t =" 0.15s" 时刻，线圈内产生的感应电流的大小达到了最大值

4、简答题  某同学使用了如下器材：电源E（电动势12V）；电压表V（量程为15V，内阻约15KΩ）电流表A（量程100mA，内阻约10Ω）；滑动变阻器（最大电阻为50Ω）；单刀单掷开关；导线若干．测出了一个小灯泡的伏安特性曲线如图1甲所示，已知小灯泡的额定电压为12V．
（1）请在图1乙的虚线方框中画出此实验电路．

（2）根据设计的电路图在图2的实物上连线．
（3）由小灯泡的伏安特性曲线可知小灯泡的额定功率为P额=______?W，小灯泡电阻的变化特性为______．

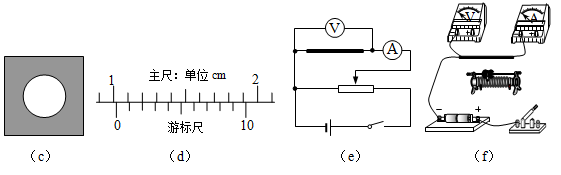

5、实验题  （10分）如图（c）所示的金属工件，截面外方内圆，外边长约为1cm、内径约为0.5cm、长度约为40cm。

①某同学用游标卡尺测出截面外边长如图（d）所示，其读数a=?cm。
②应选用?来测量工件内径d，选用?来测量工件长度L。（选填“毫米刻度尺”、“游标卡尺”、“螺旋测微器”）
③为了测出该金属的电阻率，该同学设计了如图（e）所示的电路，请按设计的电路完成实物图（f）的连线。
④实验测得工件两端电压为U，通过的电流为I，写出该金属电阻率的表达式ρ=?。（用a、d、L、U、I等字母表示）
