1、实验题  将两个相同的灵敏电流计改装成量程较大的电流表A1和A2，A1的量程是0．6 A，A2的量程是3 A．测得灵敏电流计的内阻为Rg=200Ω，表头显示其满偏电流为Ig="1" mA．
(1)要完成电流表A1的改装，需要给灵敏电流计______联一个阻值为________Ω的电阻．
(2)将电流表A1、A2改装成功后，一位同学欲进行以下操作，则将会看到的实验现象是：若将两表串联起来接入电路，A1指针偏角_______A2指针偏角（填大于、小于、等于）
若将两表并联起来接入电路，A1指针偏角_______A2指针偏角（填大于、小于、等于）

2、实验题  一电流表的内电阻Rg约在1～2kΩ，现要测量它的内电阻，提供的器材有：
A．待测电流表（量程200μA）? B．电阻箱R（0～9999Ω）
C．滑动变阻器R1（0～20Ω1A）? D．滑动变阻器R2（O～lkΩ0.5A）
E．电源E（4V，内阻不计）? F．开关S
G．导线若干条
（1）请你在答题卡线框内画出测量电流表内电阻的电路设计图。
（2）电路中滑动变阻器应选用?（填选项前字母）
（3）电路接好并检查无误后，如何调节电阻箱和滑动变阻器，测电流表的内电阻，要求写出具体步骤，并写明要记录的物理量（用字母表示）写出计算这个内电阻的表达式Rg=?。

3、实验题  欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻,现备有以下器材：
A．电池组（3V） ?B．电流表（0～3A）
C．电流表（0～0.6A）? D．电压表（0～3V）
E．电压表（0～15V） ?F．滑动变阻器（0～20Ω,额定电流1 A）
G．滑动变阻器（0～2 00Ω,额定电流0.3 A）? H．开关、导线
（1）上述器材中应选用的是 ?（填写各器材的字母代号）；
（2）设实验中,电流表、电压表的某组示数如下图所示，图示中I=?A，U=?V。

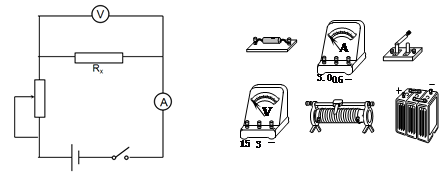

（3）测量待测金属导线的电阻Rx的电路如下图所示,根据电路图将下图中给定的器材连成实验电路。

4、简答题  某实验小组为研究玩具电动机的工作过程，准备用以下器材来设计实验，尽可能精确地测量电动机工作时两端电压U和流过内部线圈的电流强度I，并描绘出U-I图线如图2，要求包括（0，0）这组数据．实验器材如下：
待测电动机M（额定电流0.6A，额定电压4.5V），
电流表A1（量程3.0A，内阻约为40Ω），
电流表A2（量程1.0A，内阻约为50Ω），
电压表V（量程4.5V，内阻约为5kΩ），
滑动变阻器R（最大阻值为100Ω），
电源E（电动势为6V，内阻不计），
开关S，导线若干．
（1）请你选择适当的器材，在如图1所示的虚线框中画出符合题意的测量电路图，并把仪器或元件的位置．
（2）下表为某同学的探测记录，试根据表格中数据在坐标纸上描点后作出电动机两端电
压U随电流I的变化图线．

5、实验题  （本小题共10分） 用伏安法测定一个待测电阻Rx的阻值（阻值约为200 Ω），实验室提供如下器材：
电池组E?电动势3V，内阻不计
电流表A1?量程0—10 mA，内阻约为40 Ω－60 Ω
电流表A2?量程0—500 μA，内阻为1 kΩ
滑动变阻器R1，阻值范围0—20 Ω，额定电流2 A
电阻箱R2，阻值范围0—9999 Ω，额定电流1 A
电键S、导线若干
要求实验中应尽可能准确的测量Rx的阻值，请回答下面问题：?
（1）上述器材中缺少电压表，需选一只电流表将它改装成电压表进行测量， 请在方框中画出测量Rx阻值的电路图，并在图中表明器材代号；
（2）实验中将电阻箱R2的阻值调到4000 Ω，再调节滑动变阻器R1，两表的示数如图所示，可读出电流表A1的示数是________mA，电流表A2的示数是_______μA，测得待测电阻Rx的阻值是__________。
