1、简答题 如图所示,M1N1N2M2是位于光滑水平桌面上的刚性U型金属导轨,导轨中接有阻值为R的电阻,它们的质量为m0.导轨的两条轨道间的距离为l,PQ是质量为m的金属杆,可在轨道上滑动,滑动时保持与轨道垂直,杆与轨道的接触是粗糙的,杆与导轨的电阻均不计.初始时,杆PQ于图中的虚线处,虚线的右侧为一匀强磁场区域,磁场方向垂直于桌面,磁感应强度的大小为B.现有一位于导轨平面内的与轨道平行的恒力F作用于PQ上,使之从静止开始在轨道上向右作加速运动.已知经过时间t,PQ离开虚线的距离为x,此时通过电阻的电流为I0,导轨向右移动的距离为x0(导轨的N1N2部分尚未进入磁场区域).求:
(1)杆受到摩擦力的大小?
(2)经过时间t,杆速度的大小v为多少?
(3)在此过程中电阻所消耗的能量.(不考虑回路的自感).
2、计算题 如图甲所示,平行金属导轨竖直放置,导轨间距为L=1m,上端接有电阻R1=3Ω,下端接有电阻R2=6Ω,虚线OO′下方是垂直于导轨平面的匀强磁场.现将质量m=0.1kg、电阻不计的金属杆ab,从OO′上方某处垂直导轨由静止释放,杆下落0.2m过程中始终与导轨保持良好接触,加速度a与下落距离h的关系图象如图乙所示.求:
(1)磁感应强度B;
(2)杆下落0.2m过程中通过电阻R2的电荷量q.
3、选择题 闭合线圈固定在垂直于纸面的磁场中,设向里为B的正方向,线圈中箭头为电流i的正方向,如图甲,已知线圈中感应电流i随时间而变化的图像如图乙所示,则B随时间而变化的图像可能是下图中
[? ]
A、
B、
C、
D、

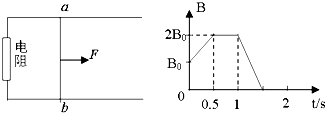

4、选择题 如图所示,位于同一水平面内的,两根平行的光滑金属导轨,处在匀强磁场中,磁场方向垂直于导轨所在平面,导轨的一端与一电阻相连,具有一定质量的金属杆ab放在导轨上并与导轨垂直,当磁场的磁感应强度B随时间t如图变化时(规定垂直纸面向里的磁场方向为正),用一平行于导轨的力F向左或向右拉杆ab,使它保持静止.若规定由a→b方向通过杆的感应电流为正,向右的拉力为正,则能反映通过杆的感应电流I和拉力F随时间t变化的图线是( )
A.
B.
C.
D.
