1、选择题  如图所示，ab和cd是位于水平面内的平行金属轨道，间距为l，其电阻可忽略不计，ac之间连接一阻值为R的电阻．ef为一垂直于ab和cd的金属杆，它与ad和cd接触良好并可沿轨道方向无摩擦地滑动．电阻可忽略．整个装置处在匀强磁场中，磁场方向垂直于图中纸面向里，磁感应强度为B，当施外力使杆ef以速度v向右匀速运动时，杆ef所受的安培力为(　　)

A．
B．
C．
D．

2、选择题  如图所示，宽度为l的有界匀强磁场的方向垂直纸面向里，磁感应强度的大小为B。闭合等腰直角三角形导线框abc位于纸面内，直角边ab水平且长为2l，线框总电阻为R。规定沿abca方向为感应电流的正方向。导线框以速度v匀速向右穿过磁场的过程中，感应电流随时间变化规律的图象是（?）

A? B? C? D

3、计算题  如图所示，以边长为50cm的正方形导线框，放置在B=0.40T的匀强磁场中。已知磁场方向与水平方向成37°角，线框电阻为0.10Ω，求线框绕其一边从水平方向转至竖直方向的过程中通过导线横截面积的电量。

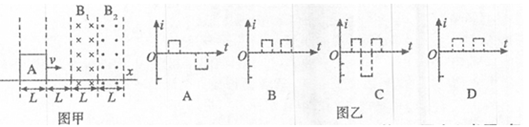

4、选择题  如图甲所示，A是一边长为L的正方形线框，电阻为R，今维持线框以恒定的速度沿轴运动，并穿过图中所示的两个大小相等的匀强磁场B1和B2区域．若以逆时针方向为电流的正方向，线框在图示位置的时刻作为时间的零点，则线框中的感应电流i随时间t的变化图线是图乙中?（ ?）

5、填空题  如图所示，垂直于纸面向里的匀强磁场，磁感应强度随时间的变化率为△B/△t=k（k为常量）．一边长为l的线框，其电阻为R，线框有一半面积处于磁场区域中．则线框中感应电流的功率为______；安培力随时间的变化率为______．
