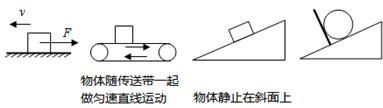

3、简答题  受力分析并求出弹力和摩擦力（已知动摩擦因数μ）

4、选择题  可以用来测量力的大小的器材是
A．秒表
B．刻度尺
C．天平
D．测力计

5、实验题  （18分。6+12=18）

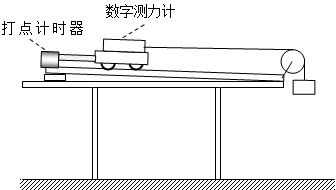

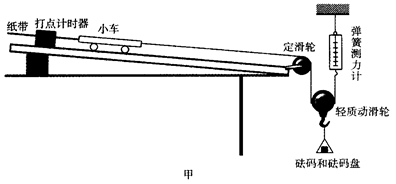

（1）某同学设计了如图所示的装置来验证“加速度与力的关系”.把打点计时器固定在长木板上，把纸带穿过打点计时器连在小车的左端.将数字测力计固定在小车上，小车放在长木板上.在数字测力计的右侧拴有一细线，细线跨过固定在木板边缘的定滑轮与一重物相连，在重物的牵引下，小车在木板上加速运动，数字测力计可以直接显示细线拉力的大小.

①采用数显测力计测量细线拉力与用重物重力代替拉力的方法相比 ?（填选项前的字母）
A．可以不用平衡摩擦力
B．直接测量小车（包括测力计）所受的拉力， 可以减少误差
C．利用此实验装置不用测量重物的质量
D．重物的质量要远远小于小车和数显测力计的总质量
②下图是某同学在此实验中获得的一条纸带，其中两相邻计数点间有四个点未画出.已知打点计时器使用的交流电源的频率为50HZ，则小车运动的加速度a=_______m/s2.

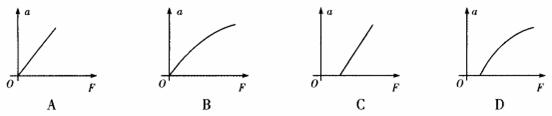

③保持小车和数字测力计的总质量一定，改变钩码的质量，测出相应的加速度．采用图象法处理数据．请同学们根据测量数据做出a—F图象.
?
(2).实验桌上有下列仪器

A．待测电源（电动势约3V，内阻约7Ω）；
B．直流电流表（量程0～0.6～3A，0.6A挡的内阻约0.5Ω，3A挡的内阻约0.1Ω；）
C．直流电压表（量程0～3～15V，3V挡的内阻约5kΩ，15V挡内阻约25kΩ）；
D．滑动变阻器（阻值范围为0～15Ω，允许最大电流为1A）；
E．滑动变阻器（阻值范围为0～1000Ω，允许最大电流为0.2A）；
F．开关、导线若干；
G．小灯泡“4V? 0.4A”。
请你解答下列问题：
①利用给出的器材测量电源的电动势和内阻，要求测量有尽可能高的精度且便于调节，应选择的滑动变阻器是________（填代号）。
②请将图甲中的实物连接成实验电路图；
③某同学根据测得的数据，作出U-I图象如图乙中图线a所示，由此可知电源的电动势E=_______V，内阻r=_________Ω；
④若要利用给出的器材通过实验描绘出小灯泡的伏安特性曲线，要求测量多组实验数据，并画出实验原理电路图；
⑤将（4）步中得到的数据在同一U-I坐标系内描点作图，得到如图乙所示的图线b，如果将此小灯泡与上述电源组成闭合回路，此时小灯泡的实际功率为____________W。
