参考答案：ABDF

本题解析：
A.使用测力计前应校对零点，只是实验前必须的准备,因此A选项正确
B．用测力计拉细绳套时，拉力应沿弹簧的轴线，且与水平木板平行，这样做的目的是为了减少测量误差，因此B选项正确
C．两细绳套必须等长，这是没有必要的，因为绳长以拉力大小无关，因此答案C不选；
D．用测力计拉细绳套时，拉力应适当大些，但不能超过测力计量程，这是出于弹簧测力计本身的特点，当读数较大时，会使误差更小，因此答案D正确；
E．橡皮筋应与两绳夹角的平分线在同一直线上，本实验的目的是验证平行四边形定则，与合力是否在角分线上无关，因此答案E不选；
F．实验中两次拉细绳套须使结点到达同一位置，这是达到合分力效果相同的方法，因此答案F正确；
G．把橡皮筋的另一端拉到O点时，两把测力计之间夹角应取90°，以便算出合力大小
，这个实验的处理方法不是计算，而是通过作图验证，因此答案G不选。

本题难度：简单

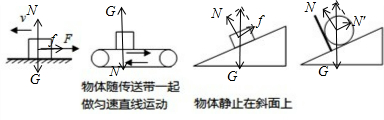

3、简答题  受力分析并求出弹力和摩擦力（已知动摩擦因数μ）

参考答案：对物体进行受力分析


1、物体受重力，地面支持力，滑动摩擦力，拉力．
根据平衡条件得：N=mg
根据滑动摩擦力公式得：f=μN=μmg．
2、物体受重力，支持力．
根据平衡条件得：N=mg
因无相对运动和相对运动趋势，所以f=0．
3、物体受重力，斜面支持力，静摩擦力．将支持力和静摩擦力合成．
由于物体始终处于静止状态，根据平衡条件得：
N=mgcosθ
f=mgsinθ，
4、物体受重力，斜面支持力，挡板支持力．将斜面支持力和挡板支持力合成．
由于物体始终处于静止状态，根据平衡条件得：
N=mgcosθ
N′=mgsinθ
因无相对运动和相对运动趋势，所以f1=f2=0．
答：1、弹力大小等于mg，摩擦力大小为μmg
2、弹力大小等于mg，摩擦力大小为0．
3、弹力大小等于mgcosθ，摩擦力大小为mgsinθ．
4、斜面弹力大小等于mgcosθ，挡板弹力大小为mgsinθ，摩擦力均为零．

本题解析：

本题难度：一般

4、选择题  可以用来测量力的大小的器材是
A．秒表
B．刻度尺
C．天平
D．测力计

参考答案：D

本题解析：秒表是用来测量时间的，刻度尺是用来测量长度的，天平是用来测量质量的，测力计是用来测量力的大小的，故选D
点评：知道生活中常见的测量时间和长度的工具，属于基础知识的考查，比较简单．

本题难度：简单

5、实验题  （18分。6+12=18）
（1）某同学设计了如图所示的装置来验证“加速度与力的关系”.把打点计时器固定在长木板上，把纸带穿过打点计时器连在小车的左端.将数字测力计固定在小车上，小车放在长木板上.在数字测力计的右侧拴有一细线，细线跨过固定在木板边缘的定滑轮与一重物相连，在重物的牵引下，小车在木板上加速运动，数字测力计可以直接显示细线拉力的大小.

①采用数显测力计测量细线拉力与用重物重力代替拉力的方法相比 ?（填选项前的字母）
A．可以不用平衡摩擦力
B．直接测量小车（包括测力计）所受的拉力， 可以减少误差
C．利用此实验装置不用测量重物的质量
D．重物的质量要远远小于小车和数显测力计的总质量
②下图是某同学在此实验中获得的一条纸带，其中两相邻计数点间有四个点未画出.已知打点计时器使用的交流电源的频率为50HZ，则小车运动的加速度a=_______m/s2.

③保持小车和数字测力计的总质量一定，改变钩码的质量，测出相应的加速度．采用图象法处理数据．请同学们根据测量数据做出a—F图象.
?
(2).实验桌上有下列仪器

A．待测电源（电动势约3V，内阻约7Ω）；
B．直流电流表（量程0～0.6～3A，0.6A挡的内阻约0.5Ω，3A挡的内阻约0.1Ω；）
C．直流电压表（量程0～3～15V，3V挡的内阻约5kΩ，15V挡内阻约25kΩ）；
D．滑动变阻器（阻值范围为0～15Ω，允许最大电流为1A）；
E．滑动变阻器（阻值范围为0～1000Ω，允许最大电流为0.2A）；
F．开关、导线若干；
G．小灯泡“4V? 0.4A”。
请你解答下列问题：
①利用给出的器材测量电源的电动势和内阻，要求测量有尽可能高的精度且便于调节，应选择的滑动变阻器是________（填代号）。
②请将图甲中的实物连接成实验电路图；
③某同学根据测得的数据，作出U-I图象如图乙中图线a所示，由此可知电源的电动势E=_______V，内阻r=_________Ω；
④若要利用给出的器材通过实验描绘出小灯泡的伏安特性曲线，要求测量多组实验数据，并画出实验原理电路图；
⑤将（4）步中得到的数据在同一U-I坐标系内描点作图，得到如图乙所示的图线b，如果将此小灯泡与上述电源组成闭合回路，此时小灯泡的实际功率为____________W。

参考答案：（1） （6分）?①BC?②0.39?③如图略
（2）（12分）
①D
②
③3.0 ?6.0
④
⑤0.375

本题解析：（1）①如果采用重物重力表示拉力，是要求重物质量远小于小车质量的前提下进行的，因为小车如果做加速运动时，拉力与重力实际上是不相等的，所以采用数显测力计测量细线拉力是直接测量小车（包括测力计）所受的拉力， 可以减少误差，并且不用测量重物的质量，故选BC②加速度a的大小可以由逐差法求得="0.39" m/s2③描点连线时尽可能多的点落在直线上，偏离直线太远的点舍去不要(2) ①因为实验要求测量有尽可能高的精度且便于调节，所以滑动变阻器采用分压连接，滑动变阻器选用小电阻的，故选D②电流表内接、滑动变阻器分压④由于小灯泡电阻减小，所以电流表选择外接，滑动变阻器选择分压，可以多测量几组数据⑤两图线的交点即为灯泡实际工作电压和电流的值，由图线可知P=UI=1.5
点评：本题难度中等，注意验证牛顿第二定律的试验中，本身的实验就有很大的系统误差，这只是一个近似的证明（由于绳子的拉力不等于物体的重力），电学实验中要注意电流表的内接外接和变阻器的限流分压的选择原则

本题难度：一般
