1、实验题 在用电压表和电流表测量串联的两节干电池的电动势和内阻时，除备有电池、电键、足量的导线外，还有下列实验仪器可供选择
A．电流表A1（0～0.6A）
B．电流表A2（0～3A）
C．电压表V1（0～3V）
D．电压表V2（0～15V）
E．滑动变阻器R1（20Ω，2A）
F．滑动变阻器R2（1750Ω，3A）
（1）所选电流表为____，电压表为____，滑动变阻器为____（填写所选仪器前面的字母）。
（2）一名学生正确选择仪器后进行实验，测得实验数据，并在如图所示的坐标系中画出U-I图象。从图中可得电源的电动势为_____V，内阻为______Ω（保留三位有效数字）。
参考答案：（1）A、C、E?（2）2.97—3.00、2.60—2.91均可得分
本题解析：（1）因两节干电池电动势为3V，故电压表选C；当选用电流表A2时，电路中电流应大于1.5A，故电路中总电阻应小于2Ω，不合适，故不选用B，当选用电流表A时，流经电路的电流应大于0.3A，此时电路电阻应小于10欧姆，选用E可满足条件，故电流表选A，滑动变阻器选E，而滑动变阻器F太大，不方便，故不选（2）由电源U-I图象规律可知，图象与纵轴交点即为电源电动势，故为3.0V；斜率大小为内阻，故内阻r=
.
本题难度：一般
2、填空题 为了节能和环保，一些公共场所使用光控开关控制照明系统，光控开关又可采用光敏电阻来进行控制．光敏电阻是阻值随着光的照度而发生变化的元件（照度可以反映光的强弱，光越强照度越大，照度单位为lx）．某光敏电阻Rp在不同照度下的阻值如下表所示：
| 照度（lx） | 0.2 | 0.4 | 0.6 | 0.8 | 1.0 | 1.2
电阻（kΩ）
75
40
28
23
20
18
|

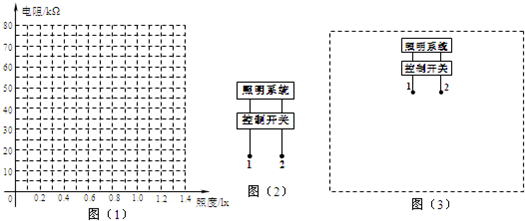

（1）根据表中数据，请在图（1）给定的坐标系中描绘出阻值随照度变化的曲线．根据图象可以发现，光敏电阻的阻值随照度的增大而______（只要求定性回答）．
（2）如图（2）所示，当1、2两端所加电压上升至2V时，控制开关自动启动照明系统．请利用下列器材设计一个简单电路，给1、2两端提供电压，要求当天色渐暗，照度降低至1.0（1x）时启动照明系统，在图（3）虚线框内完成电路原理图（不考虑控制开关对所设计电路的影响），提供的器材如下：
性能如上表所示的光敏电阻Rp；电源E（电动势3V，内阻不计）；定值电阻（R1=10kΩ，R2=20kΩ，R3=40kΩ，限选其中之一并在图中标出）开关S及导线若干．

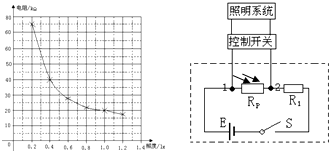

参考答案：（1）
光敏电阻的阻值随光照变化的曲线如左图所示．
特点：光敏电阻的阻值随光照强度的增大非线性减小．
（2）电路原理图如右图所示．
控制开关自动启动照明系统，给1、2两端提供电压，要求当天色渐暗照度降低至1.0（1x）时启动照明系统，即此时光敏电阻阻值为20kΩ，两端电压为2V，电源电动势为3V，所以应加上一个分压电阻，分压电阻阻值为10kΩ，即选用R1．
故答案为：（1）如图所示；非线性减小；（2）如图所示．
本题解析：
本题难度：一般
3、填空题 某同学为了测定一只约为100Ω的电阻的阻值，采用了如下方法：
①用多用电表粗测：多用电表电阻挡有4个倍率：分别为×1k、×100、×10、×1．该同学选择×100倍率，用正确的操作步骤测量时，发现指针偏转角度太大．为了较准确地进行测量，应如将选择开关置于______填×1k、×10、×1）的倍率．
②该同学用伏安法继续测定这只电阻的阻值，要求电阻两端的电压由零开始连续变化，除被测电阻外，还有如下实验仪器：
A．直流电源（电压3V，内阻不计）
B．电压表V1（量程：0～3V，内阻约为5kΩ）
C．电压表V2（量程：0～15V，内阻约为25kΩ）
D．电流表A1（量程：0～25mA，内阻约为1Ω）
E．电流表A2（量程：0～250mA，内阻约为0.1Ω）
F．滑动变阻器一只，阻值0～20Ω、
H．滑动变阻器（500Ω，0.2A）
I．电键一只，导线若干
在上述仪器中，电压表应选择______（填“V1”或“V2”），电流表应选择______（填“A1”或“A2”）．滑动变阻器应选择______（填F或H），请在画出电路原理图，完成所给的实验器材的实物图的连接．
参考答案：指针偏转过大，说明所选档位过大，导致示数偏小，为了使指针指向中间，应选用小档位，故应选×10档；
②由题意可知，由于电源电压为3V，故电压表应选择量程为3V的，故选V1；本题中应选用分压接法，故滑动变阻器应选小电阻，故滑动变阻器应选F；
电阻阻值为100Ω，故电路中电流I=3100A=0.03A；故电流表应选D，A1；
根据实验要求，本题应采用分压接法，同时，由于电阻较小，故应选用电流表外接法，原理图如下图；根据原理图，可以连接出实物图，注意正负接线柱的接法，并且导线要连在接线柱上；实物图如下图；
故答案为：①×10；②V1；A1；F．实物图及原理图如上图．
本题解析：
本题难度：一般
4、选择题 用伏安法测电阻，电流表可以采用内接法或外接法．下列说法正确的是（ ）
A．待测电阻阻值很大时应选用电流表外接法
B．待测电阻阻值很小时应选用电流表外接法
C．用电流表外接法测得的阻值比真实值偏大
D．用电流表外接法测得的阻值比真实值偏小
参考答案：BD
本题解析：
本题难度：一般
5、填空题 用伏安法测电阻，可用如图所示的甲、乙两种接法．如果所用电压表内阻为5000Ω，电流表内阻为0.5Ω．
（1）当测量20Ω左右的电阻时，宜采用______电路．
（2）现采用甲电路测量某电阻的阻值时，两电表的读数分别为12V、0.2A，则此电阻的测量值为______Ω，真实值为______Ω．（保留三位有效数字）
参考答案：因 R=20Ω＜
本题解析：
本题难度：简单
