1、实验题  在“描绘小电珠的伏安特性曲线”实验中，某同学研究加在标有“3.8V，0.3A”的小电珠两端的电压和通过它的电流关系。
（1）除了导线和开关外，有以下一些器材可供选择：
电流表：A1（量程100mA，内阻约2Ω）；A2（量程0.6A，内阻约0.3Ω）
电压表：V1（量程5V，内阻约5kΩ）；V2（量程15V，内阻约15 kΩ）
滑动变阻器：R1（阻值范围0～10Ω）；R2（阻值范围0～2kΩ）
电源：E（电动势为4V，内阻约为0.4Ω）
为了调节方便，测量准确，实验中应选用电流表____________，电压表____________，滑动变阻器____________。（填器材的符号）
（2）在虚线框内画出电路图。
（3）实验得到如下表所示的数据：

请在U-I坐标系中描绘出小电珠的U-I特性曲线。

（4）由图线可得出结论：_______________________________。

2、实验题  一实验小组准备探究某种元件Q的伏安特性曲线，他们设计了如图1所示的电路图。请回答下列问题：
?
（1）请将图2中的实物连线按电路图补充完整。
（2）考虑电表内阻的影响，该元件电阻的测量值_________（选填“大于”、“等于”或“小于”）真实值。
（3）在电路图中闭合开关S，电流表、电压表均有示数，但无论怎样移动变阻器滑动片，总不能使电压表的示数调为零。原因可能是图中的_________（选填a、b、c、d、e、f）处接触不良。
（4）实验测得表格中的7组数据。请在坐标纸上作出该元件的I-U图线。
?
?（5）元件Q在U=0.8V时的电阻值是_________，?I-U图线在该点的切线的斜率k_________（选填“大于”、“等于”或“小于”）电阻值。

3、填空题  如图用伏安法测电阻时，如果不知道待测电阻的大概值时，为了选择正确的电路以减少误差，可将电压表一个接头分别在a、 b两点接触一下，如果安培表读数没有显著变化，则P应接在?处，此时电阻的测量值?（填“偏大” 或“偏小” ）。

4、实验题  有一待测电阻R，其阻值在1000—1100Ω之间，实验室准备用来测量该电阻值的实验器材有：
电压表V（量程0—15V，内电阻约20kΩ）
电流表A1（量程0—10mA，内电阻约20Ω）
电流表A2（量程0—300mA，内电阻约40Ω）
滑动变阻器R1（最大阻值为20Ω，额定电流为1A）
滑动变阻器R2（最大阻值为300Ω，额定电流为0.1A）
直流电源E（电动势为9V、内电阻约为0.5Ω）
开关及导线若干

实验要求电表读数从零开始变化，并能多测几组电流、电压值，以便画出电流一电压的关系图线，为了实验能正常进行，减少测量误差，还要求滑动变阻器便于调节，则
小题1:电流表应选用?（填实验器材的代号）。
小题2:滑动变阻器应选用?（填实验器材的代号）

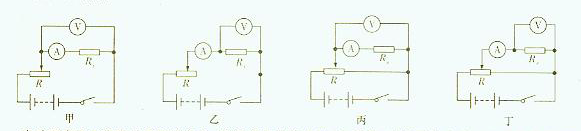

小题3:甲、乙、丙、丁四个电阻图中符合要求的电路图是?图。

5、实验题  在《描绘小灯泡的伏安特征曲线的实验》中，采用上述电路，实验中误差引起的原因是：_____________，实验描给出来的图线是一条___线，表明小灯泡的电阻随灯泡两端电压的增加而______。
