1、填空题  如图所示是一些准备用来测量待测电阻Rx阻值的实验器材，器材及其规格列表如下：

参考答案：电源的电动势E=9V，得通过待测电阻的最大电流约为Imax=ERx=0.01A，而电流表的量程却是3A，所以电流表不能用．
由于电压表的电阻阻值已知，因此可以通过电压表来替代电流表求出电流．将小量程的电压表与待测电阻串联后，再与大量程的电压表并联．变阻器的总电阻远小于待测电阻，应采用分压式接法．实物图如图：

本题解析：

本题难度：一般

2、实验题  将两个金属电极锌、铜片插入一个水果中就可以做成一个水果电池。现要测量橘子电池（如图所示）的电动势和内阻，四位同学采用不同的方法进行探究。

（1）甲同学用多用表的直流电压档，选择0～1V量程，直接测铜锌两金属片之间的电压时读数为0.82V；用多用表的欧姆档直接测水果电池的两极，读得此时的读数为3200Ω；甲同学认为该水果电池电动势E=0.82V,?内阻r=3.2kΩ
请指出甲同学测量的主要错误：_________________________________________
（2）乙同学利用伏安法电路并借助DIS实验器材中的电压、电流传感器测水果电池的电动势和内阻，电路如图所示。
　　

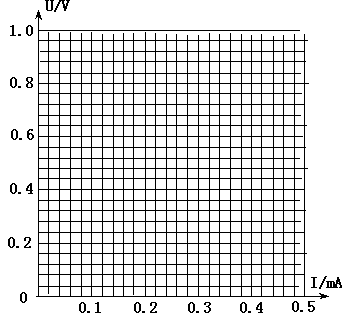

下表是乙同学测量该水果电池时记录的数据。

参考答案：（1）（2分）
因水果电池本身有电动势，当用欧姆表直接接水果电池的两极时，欧姆表内部的电源与水果电池的电动势正向或反向串联，影响测量的结果，故测不准。
（2）（4分）
作出U随I变化的关系图象如图，水果电池的电动势为 0.96V，（0.94－0.98之间均可）内阻为2.0×103Ω。　　（1.9－2.1×103Ω之间均可）
（3）（2分）?作出1/I 随R（或R随1/I）变化的关系图象
（4）（2分）?水果电池的内阻太大，回路电流太小（或路端电压过小）

本题解析：（1）因水果电池本身有电动势，当用欧姆表直接接水果电池的两极时，欧姆表内部的电源与水果电池的电动势正向或反向串联，影响测量的结果，故测不准
（2）图线与Y轴的交点为电源电动势，与X轴交点为短路电流，即
（3）根据作出1/I 随R（或R随1/I）变化的关系图象。斜率为电动势，截距为内阻。
（4）水果电池的内阻太大，回路电流太小（或路端电压过小）

本题难度：一般

3、简答题  （1）在“验证机械能守恒定律”的实验中，打点计时器电源频率为50Hz，当地重力加速度为9.80m/s2，测得所用重锤的质量为1.00kg，实验中获得一条点迹清晰的纸带如图1，把第一个点记为O，另选连续的4个点A、B、C、D作为测量点，经测量知道，A、B、C、D各点到O点的距离分别为hOA=62.99cm、hOB=70.18cm、hOC=77.76cm、hOD=85.73cm，根据上述数据，可知计时器记录C点时，重物的速度vC=______m/s，重物由O点运动到C点，重力势能的减少量等于______J，动能的增量等于______J．（取3位有效数字）

（2）电流表A1的量程为0～200μA、内电阻约为500Ω，现要测其内阻，除若干开关、导线之外还有器材如下：
电流表A2：与A1规格相同
滑动变阻器R1：阻值0～20Ω
电阻箱R2：阻值0～9999Ω
保护电阻R3：阻值约为3kΩ
电源：电动势E约1.5V、内电阻r约2Ω
①如图2所示，某同学想用替代法测量电流表内阻，他设计了部分测量电路，在此基础上请你将滑动变阻器接入电路中，使实验可以完成．
②电路完整后，请你完善以下测量电流表A1内电阻的实验步骤．
a．先将滑动变阻器R1的滑动端移到使电路安全的位置，再把电阻箱R2的阻值调到______（填“最大”或“最小”）
b．闭合开关S1、S，调节滑动变阻器R1，使两电流表的指针在满偏附近，记录电流表A2的示数I．
c．断开S1，保持S闭合、R1不变，再闭合S2，调节电阻箱R2，使电流表A2的示数______，读出此时电阻箱的示数R2，则电流表A1内电阻?r=______．

参考答案：

（1）C点的速度vC=hBD2T=(85.73-70.18)×10-20.04m/s=3.89m/s．
则动能的增加量△Ek=12mvC2=12×1×3.892≈7.57J．
重力势能的减小量△Ep=mgh=1×9.8×0.7776J≈7.62J．
（2）为方便实验操作，滑动变阻器选择R1：阻值0～20Ω，电流表电阻远大于滑动变阻器最大阻值，
为多次测量，滑动变阻器应采用分压接法，实验电路图如图所示．
②根据实验电路、半偏法测电笔内阻的原理，实验步骤如下：
a、将变阻器R1的滑动端移到左端，电阻箱的阻值调到最大．
b、闭合开关S1、S，调节变阻器，使两电流表指针有较大的偏转，记录电流表A2的示数I．
c、断开S1，保持S闭合、R1不变，再闭合S2，调节电阻箱，使电流表A2的示数再次为I．读出此时电阻箱的示数R2，R2的大小为电流表A1内电阻r．即r=R2．
故答案为：（1）3.89?7.62? 7.57
（2）①完成电路如图?
②最大．? 再次为I，R2

本题解析：

本题难度：一般

4、填空题  在用伏安法测电阻的实验中，测得各组数据用小叉标于坐标图上，如图所示．
（1）请根据图中所记录的各点，描出I-U图线：
（2）由图象求得该电阻R=______．

参考答案：（1）让尽可能多的点在直线上，不在直线上的点分居在直线两侧，图线如图：





（2）图线斜率k=1.0×10-32=12000
故电阻R=1k=2000Ω　　
答：（1）图象如图



（2）电阻R=2000Ω．

本题解析：

本题难度：一般

5、填空题  如图所示，将一个电流表G和另一个电阻接可以改装成伏特表或安培表，则甲图对应的是?表，要使它的量程加大，应使R1?（填“增大”或“减小”）；乙图是?表，要使它的量程加大，应使R2?（填“增大”或“减小”）。

参考答案：安培；减小；伏特；增大

本题解析：甲图通过并联电阻分走部分电流，所以甲为电流表，且R1越小分的电流越多，所以应该是减小；乙图通过并联电阻分得电压，且电阻越大分的电压越多，所以R2应该增大
点评：本题考查了利用串并联电路实现的电压或者电流表的改装。改装过程实质是利用了串并联电路的分压或者分流关系
