1、实验题  研究小组欲测一新材料制成的均匀圆柱体的电阻率．步骤如下：
（1）用游标为20分度的卡尺测量其长度如图，由图可知其长度为             mm；

（2）用螺旋测微器测量其直径如右上图，由图可知其直径为        mm；

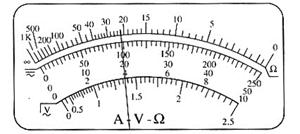

（3）用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图，则该电阻的阻值约为             Ω。

（4）用伏安法测定该圆柱体在不同长度时的电阻，除被测圆柱体外，还有如下供选择的实验器材：
电流表A1(量程0～4 mA，内阻约50 Ω)
电流表A2(量程0～10 mA，内阻约30 Ω)
电压表V1(量程0～3 V，内阻约10 kΩ)
电压表V2(量程0～15 V，内阻约25 kΩ)
直流电源E(电动势4 V，内阻不计)
滑动变阻器R1(阻值范围0～15 Ω，允许通过的最大电流2.0 A)
滑动变阻器R2(阻值范围0～2 kΩ，允许通过的最大电流0.5 A)
开关S、导线若干
为使实验误差较小，要求测得多组数据进行分析，请在如图所示的虚线框中画出测量的电路图，并标明所用器材的代号．

参考答案： （1）50.15mm；（2）4.700mm；（3）220Ω；（4）如图所示

本题解析：
试题分析:（1）游标卡尺的主尺读数为50mm，游标读数为0.05×3=0.15mm，所以最终读数为50.15mm
（2）螺旋测微器的固定刻度读数为4.5mm，可动刻度读数为0.01×20.0mm=0.200mm，所以最终读数为：4.5mm+0.200mm=4.700mm．
（3）该电阻的阻值约为22.0×10Ω=220Ω．
（3）电源电动势为4V，故电压表应选V1，电阻中最大电流约为 则电流表应选A2；滑动变阻器选择小量程的，便于调节，故选R1，因待测电阻值远小于电压表内阻，电流表应选外接法；又滑动变阻器最大阻值远小于待测电阻值，故变阻器应用分压式接法，电路图如图所示：
考点： 测导体电阻率

本题难度：一般

2、实验题  在“设计、组装简单的模块式电路”的实验中：
(1)可用多用电表?挡测量光敏电阻的电阻值，有光照时，它的电阻值?（选填“大于”、“等于”或者“小于”）遮光时的电阻值．
(2)右侧虚线框内，有A、B两点，B点接地，A、B间电压为5V，请设计一个用非门控制小灯泡发光的电路，提供的器材除小灯泡和非门外，还有一个热敏电阻Rt（温度较低时，电阻值非常大，温度较高时，电阻值很小）和一个可变电阻R及导线等，要求当热敏电阻温度较低时，小灯泡发光，温度较高时，小灯泡不发光．试在虚线框内的A、B间画出你设计的电路图．
?

参考答案：（1）欧姆，小于（2）如图

本题解析：（1）多用电表欧姆档可测量电阻，电阻应该小于遮光时的电阻
（2）
当热敏电阻温度较低时，电阻较大，获得高电压将，则非门输入低电压，经过反转变成高电压输出，则小灯泡发光，反之温度较高时，小灯泡不发光，满足要求，设计如答案。
点评：本题考查了传感器的应用以及逻辑电路的初步设计。本题要细致的体会非门的作用，这个原件符号其作用只是表达一个逻辑关系，不能简单用欧姆定律去理解。

本题难度：一般

3、实验题  在“测定金属丝的电阻率”的实验中，某同学进行了如下测量：
(1)用毫米刻度尺测量接入电路中的被测金属丝的有效长度．测量3次，求出其平均值l．其中一次测量结果如图甲所示，金属丝的另一端与刻度尺的零刻线对齐，图中读数为　　　　cm．用螺旋测微器测量金属丝的直径，选不同的位置测量3次，求出其平均值d．其中一次测量结果如图乙所示，图中读数为　　 　　mm．

(2)采用如图所示的电路测量金属丝的电阻。电阻的测量值比真实值　　　　(填“偏大”或“偏小”)．最后由公式ρ＝　　　　计算出金属丝的电阻率(用直接测量的物理量表示)．

(3)请你根据图所示电路图在图中进行实物连线．(电流表选0.6 A量程，电压表选3 V量程)

参考答案：(1) 24.12 cm～24.14 cm? 0.515 mm～0.518 mm? (2) 偏小? ρ＝
(3)

本题解析：(1)金属丝的长度为24.12 cm～24.14 cm?直径读数为0.515 mm～0.518 mm。
(2)采用安培表外接法，由于电压表的内阻不是无穷大，电压表有分流，从而电流表的测量值大于真实值，
由R＝可知，电阻的测量值小于真实值；由R＝ρ，R＝， S＝，可得ρ＝。
(3)实物连接如下图所示。

本题难度：简单

4、实验题  一电流表头的满偏电流，内阻，欲将其改装成如图所示的两个量程的电压表，则　　Ω，　　Ω。

参考答案：900；4000

本题解析：电流表的满偏电压．电压表量程为3V时，由串联电路中的电压分配关系得…①，电压表量程为15V时，同理可得…②，将上述两式代入数据可求出，。

本题难度：一般

5、实验题
小题1:用螺旋测微器测圆金属丝直径d时，示数如图所示，此示数为?mm。
?
小题2:在“测定金属的电阻率”的实验中，需要测量金属丝的长度Ｌ和直径d。现用最小分度为1mm的米尺测量金属丝的长度，图中箭头所指位置是拉直的金属丝两端在米尺上相对应的位置，测得的金属丝长度Ｌ为＿＿＿mm。
小题3:下图是电表的刻度盘。若当时使用的是该表的0-3V量程，那么读数为?；若当时使用的是该表的0-0.6A量程，那么电表读数为 ??。
小题4:实验中应测出的物理量是?；电阻率的计算公式为ρ=?。（用测量量的字母表示）

参考答案：
小题1:
小题2:
小题3:
小题4:

本题解析：略

本题难度：一般
