1、简答题 使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源（一般为电池）、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端．现需要测
量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60mA的电流
表，电阻箱，导线若干．实验时，将多用电表调至×1Ω挡，调好零点；电阻箱置于适
当数值．完成下列填空：
（1）仪器连线如图l所示（a和b是多用电表的两个表笔）．若两电表均正常工作，则表笔a为______?（填“红”或“黑”）色；

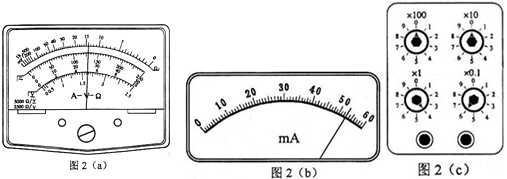

（2）若适当调节电阻箱后，图1中多用电表、电流表与电阻箱的示数分别如图2（a），（b），（c）所示，则多用电表的读数为______Ω．电流表的读数为______mA，电阻箱的读数为______Ω：
（3）将图l中多用电表的两表笔短接，此时流过多用电表的电流为______mA；（保留3位有效数字）
（4）计算得到多用电表内电池的电动势为______V．（保留3位有效数字）

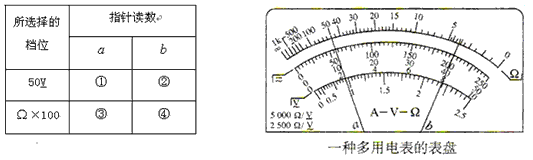

2、实验题 （1）某同学用多用电表进行了两次测量，指针的位置分别如图中a和b所示。若多用表的选择开关处在以下表格中所指的档位，请在表格中填写a和b的相应读数。（要求标注单位）
（2）某同学用多用电表的“Ω×10”档判断一只二极管的极性。当电表红表笔接二极管a端，黑表笔接b端时，电表示数较小；当改为电表黑表笔接二极管a端，红表笔接b端时。电表示数很大，由此可以判断：该二极管___________端（填a或b）为正极，理由是多用电表在使用时电流总是从___________（填“红”或“黑”）表笔流入电表的。
3、选择题 图中R是一种放射性物质，它能放出α、β、γ?三种射线，虚线框内是竖直方向的匀强电场，LL′是纸板，MM′是荧光屏，实验时发现在荧光屏上只有O、P两点处有亮斑．下列说法正确的是（ ）
A．电场方向竖直向下，到O点的是γ射线
B．电场方向竖直向上，到O点的是γ射线
C．电场方向竖直向下，到P点的是β射线
D．电场方向竖直向上，到P点的是α射线
