1、选择题  一个不计重力的带电微粒，进入匀强电场没有发生偏转，则该微粒的（　　）
A．运动速度必然增大
B．运动速度必然减小
C．运动速度可能不变
D．运动加速度肯定不为零

2、简答题  如图所示，两带电平行金属板A、B间的电场为匀强电场，场强E=4.0×102V/m，两板相距d=16cm，板长L=30cm．一带电量q=1.0×10-16C、质量m=1.0×10-22㎏的粒子沿平行于板方向从两板的正中间射入电场后向着B板偏转，不计带电粒子所受重力，（tan28°=0.53）求：
（1）粒子带何种电荷？
（2）要使粒子能飞出电场，粒子飞入电场时的速度v0至少为多大？
（3）粒子飞出电场时的最大偏角为多大？

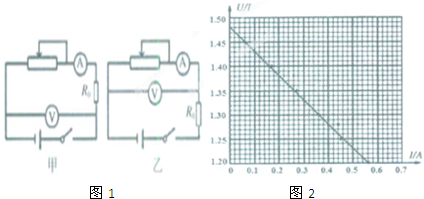

3、简答题  在一次实验技能比赛中，一同学先后按如下甲，乙电路来电源的电动势和内阻，其中R0=2Ω是保护电阻．
（1）按甲电阻测量时，他记录了6组数据，并根据这些数据画出了U-l图象，如图所示，根据图象求出电池的电动势E=______V，内阻r=______Ω
（2）请根据两个电路结构关系，在前一次得出的U-l图象上作出乙电阻测量并作图后应该得出的图象（要求所作图象与两轴向相交）

4、选择题  如图所示，有一半圆弧光滑轨道，半径为R，在与圆心等高的位置静止放置一个带正电的小球A，其质量为m，M、N之间有一方向水平向左的匀强电场，让小球A自由滚下进入匀强电场区域，水平面也是光滑的，下列说法正确的是

[? ]
A．小球一定能穿过MN区域继续运动
B．如果小球没有穿过MN区域，小球一定能回到出发点
C．如果小球没有穿过MN区域，只要电场强度足够大，小球可以到达P点，且到达P点速度大于等于
D．如果小球一定能穿过MN区域，电场力做的功为－mgR

5、简答题  在用电流表和电压表测定电池的电动势和内阻的实验中：现备有以下器材：
干电池1个，滑动变阻器，电压表，电流表，电键，导线若干．

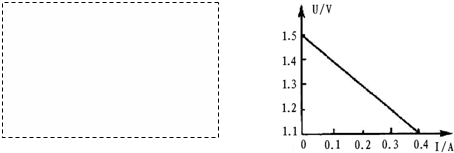

（1）请将该实验所采用的电路图画在虚框中
（2）下图是根据实验数据画出的U-I图象．由此可知这个干电池的短路电流为______A．
