1、实验题  某同学想通过一个多用表中的欧姆挡，直接去测量某电压表（量程10 V）的内阻（大约为几十千欧），该多用表刻度盘上读出电阻刻度中间值为30，欧姆挡的选择开关拨至倍率__________挡先将红、黑表捧短接调零后，选用图中哪方式连接。
[? ]
A.
B.
在实验中，某同学读出欧姆表的读数为____________；这时电压表的读数为 ______________V。

请你求出欧姆表电池的电动势为_____________V。

参考答案：lk；A；40k；5.0；8. 75

本题解析：

本题难度：一般

2、简答题  在使用万用表的欧姆档测量电阻时，使用前指针已指在左边零刻度，然后将选择开关打至任何倍率的档位，两表笔短接调零时发现，指针始终无法指到电阻零刻度，最多只能向右偏至图1示位置，为了解决问题，下列的哪些做法是可行的：______
A．利用螺丝刀调节机械调零旋纽，使指针偏至电阻零刻度
B．更换新电池．
欧姆表修理好后，为了测定电阻R的阻值，某同学将电键断开，选择适当的倍率并进行调零，然后将红黑表笔接在图2 AB两点间，则其测量值比真实值______（填“偏大”、“偏小”或“相等”）

参考答案：由于使用前指针已指在左边零刻度，所以方法A不可行；
根据闭合电路欧姆定律可知，若电池已报废使得电动势降低内电阻最大，从而电流过小致使指针始终无法指到电阻零刻度，应更换新电池，
所以方法B可行．
由图2可知，此时欧姆表测量的是待测电阻R与变阻器左半部分的并联电阻，由于并联电阻小于任一支路的电阻，所以测量值比真实值偏小．
故答案为：B，偏小

本题解析：

本题难度：一般

3、简答题  如图所示，在光滑绝缘的水平面上固定着两对几何形状完全相同的平行金属板PQ和MN，P、Q与M、N四块金属板相互平行地竖直地放置．已知P、Q之间以及M、N之间的距离都是d=0.2m，极板本身的厚度不计，极板长均为L=0.2m，板间电压都是U=6V且P板电势高．金属板右侧边界以外存在竖直向下的匀强磁场，磁感应强度B=5T，磁场区域足够大．现有一质量m=1×10-4kg，电量q=-2×10-4C的小球在水平面上以初速度v0=4m/s从平行板PQ间左侧中点O1沿极板中线O1O1′射入．
（1）试求小球刚穿出平行金属板PQ的速度；
（2）若要小球穿出平行金属板PQ后，经磁场偏转射入平行金属板MN中，且在不与极板相碰的前提下，最终从极板MN的左侧中点O2沿中线O2O2′射出，则金属板Q、M间距离是多少？

参考答案：（1）小球在PQ金属板间做类平抛运动．
? 小球的加速度a=qEm=qUmd=60m/s2
? 小球在PQ板间运动的时间t=Lv0=0.05s
? 则离开PQ板时的速度为v=

本题解析：

本题难度：一般

4、实验题  某同学为了较精确地测量一节干电池的电动势和内电阻，在实验室准备了下列器材：
A．待测干电池E一节
B．电流表G(满偏电流3.0 mA，内阻为100Ω)
C．电流表A(量程0～0.6 A，内阻约为1 Ω)
D．滑动变阻器R1(0～10 Ω，额定电流为2 A)
E．滑动变阻器R2(0～1 kΩ，额定电流为1 A)
F．定值电阻R0(阻值为900 Ω)
G．开关一个，导线若干

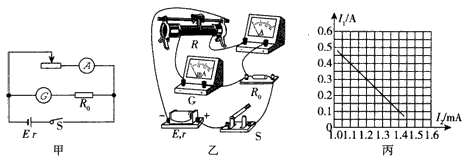

该同学设计了如图甲所示的电路图。
(1)为了能比较精确地进行测量，同时还要考虑操作的方便，实验中滑动变阻器应选_________（填写序号字母）。
(2)根据电路图，该同学将实物连接起来，组成了图乙所示的完整电路，但有两根导线连接错误，请你帮助该同学改正（在连接错误的导线上打“×”，并用笔画线代替导线画出正确的连接）。

(3)如图丙所示，是该同学根据正确的实验操作得到两电流表的多组示数而作出的图线，由图可知，被测干电池的电动势为______V，内电阻为_______Ω。（保留3位有效数字）

参考答案：(1)D
(2)
(3)1.50，1.00

本题解析：

本题难度：一般

5、实验题  （1）在“测定金属丝的电阻率”的实验中，需要测量金属丝的长度L和直径d。现用最小分度为1mm的米尺测量金属丝的长度，图中箭头所指位置是拉直的金属丝两端在米尺上相对应的位置，测得的金属丝长度L为______________mm。

（2）在测定金属丝的直径时，螺旋测微器的读数如图所示，可知该金属丝的直径d＝______________×10-3米。

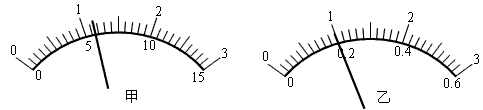

（3）下面甲图是电压表的刻度盘，若当时使用的是该表的0-3V量程，那么读数为______________；下面乙图是电流表的刻度盘，若当时使用的是该表的0-0.6A量程，那么电表读数为______________。

（4）实验中应测出的物理量是____________________________；电阻率的计算公式为ρ=______________。

参考答案：（1）972.0
（2）0.900
（3）1.15V，0.2A
（4）直径d、金属丝长度L、金属丝两端的U、金属丝内的I，

本题解析：

本题难度：困难
