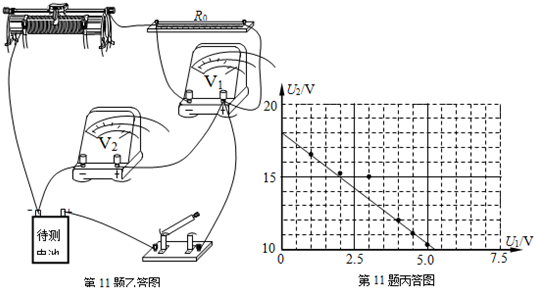

1、简答题  某同学为了测量某电池的电动势?E和内阻?r，设计了如图甲所示的电路．已知定值电阻R0=20Ω，电压表V2的内阻很大，可视为理想电压表． （1）根据图甲所示电路，请在乙图中用笔画线代替导线，完成实物电路的连接． （2）实验中，该同学移动滑动变阻器滑片，读出电压表V1和V2的示数U1、U2，数据如下表所示．请根据表格中的数据在图丙所示的坐标纸中画出U2-U1的图线． 次数 1 2 3 4 5 6 U1/V 1.0 2.0 3.0 4.0 4.5 5.0 U2/V 16.5 15.2 15.0 12.0 11.1 10.3 （3）由图象可得该电源的电动势E=______V，内阻r=______Ω． （4）实验电路测得的电源内阻的阻值______（选填“大于”、“小于”或“等于”）真实值． 参考答案：（1）根据电路图连接实物图，如图所示． （2）描点作图，将偏得较远的点舍去，如图所示． （3）根据E=U2+U1R0r得，U2=E-rR0U1，知纵轴截距表示电动势，所以E=18.0V．图线的斜率绝对值等于rR0，即rR0=18.0-105.2≈1.5，则r=1.5×20Ω=30.0Ω． （4）根据r=△U2△I，由于测量通过电源电流变化量偏小，则测量的电源内阻偏大． 故答案为：（1）如图乙所示?（2）如图丙所示 （3）17.9～18.3? ?29.0～32.0（2分）?（4）大于 本题解析： 本题难度：一般 2、选择题  如图所示，平行板电容器保持与直流电源两极连接，电子由静止开始从A板向B板运动，当到达B板时速度为v，则（ ? ） A．当增大两板间距离后，电容器电量Q变大，v也增大 B．当减小两板间距离后，电容器电量Q变大，v也增大 C．当增大两板间距离后，电容器电量Q变小，v保持不变 D．当增大两板间距离后，电容器电量Q变小，v也变小

参考答案：C

本题解析：

本题难度：一般

3、计算题  如图所示，在x>0的空间中，存在沿x轴正方向的匀强电场E；在x<0的空间中，存在沿x轴负方向的匀强电场，场强大小也为E。一电子（-e，m）在x=d处的P点以沿y轴正方向的初速度V0开始运动，不计电子重力。求：
（1）电子的x方向分运动的周期；
（2）电子运动的轨迹与y轴的各个交点中，任意两个交点的距离。

参考答案：（1）
（2）2nv0(n=1，2，3，…)

本题解析：

本题难度：一般

4、选择题  如图所示，电子在电压为U1的加速电场中由静止开始运动，然后进入电压为U2的两块平行极板间的电场中，入射方向和极板平行．整个装置放在真空中，在满足电子能射出平行板区的条件下，一定能使电子的偏角θ变大的是（　　）
A．U1变大、U2变大
B．U1变小?U2变小
C．U1变大、U2变小
D．U1变小、U2变大

参考答案：D

本题解析：

本题难度：简单

5、填空题  在“测定金属丝电阻率”实验中：
（1）用螺旋测微器测金属的电阻率的直径如右图所示，该金属的直径为______mm．
（2）已知电阻丝的电阻约为5Ω，现备有下列器材测量该电阻丝的电阻时选用，应选用的器材有______（只填代号）
A量程是0.6A，内阻是0.5Ω的电流表；
B量程是3.0A，内阻是0.1Ω的电流表；
C量程是3V，内阻是6kΩ的电压表；
D量程是15V，内阻是30kΩ的电压表；
E阻值为0～1kΩ，额定电流为0.5A的滑动变阻器；
F阻值为0～20Ω，额定电流为2A的滑动变阻器；
G蓄电池（6V）；
H开关一个，导线若干．
（3）用上题选择的仪器，设计测量电阻丝电路图，画在虚线框内
（4）根据上题设计的电路图连接实物图．

参考答案：（1）螺旋测微器的读数为d=0mm+37.8×0.01mm=0.378mm（可存在一定误差，±0.001）
（2）伏安法测电阻，首先根据温度对电阻的影响可知通过待测电阻的电流不能太大，电压表C，量程为3V，通过电阻的最大电流为I=UR=35A=0.6A，则电流表应选A，为方便实验操作，滑动变阻器应选F，实验还需要电源G，开关与导线，即需要H，即需要的实验器材有：ACFGH．
（3）由于满足R＜

本题解析：

本题难度：简单
