1、简答题  在足够大的绝缘光滑水平面上有一质量m=1.0×10-3kg、带电量q=1.0×10-10C的带正电的小球，静止在O点．以O点为原点，在该水平面内建立直角坐标系Oxy．在t0=0时突然加一沿x轴正方向、大小E1=2.0×106V/m的匀强电场，使小球开始运动．在t1=1.0s时，所加的电场突然变为沿y轴正方向、大小E2=2.0×106V/m的匀强电场．在t2=2.0s时所加电场又突然变为另一个匀强电场E3，使小球在此电场作用下在t3=3.0s时速度变为零．求：
（1）在t1=1.0s时小球的速度v1的大小；
（2）在t2=2.0s时小球的位置坐标x2、y2；
（3）匀强电场E3的大小；
（4）请在图的坐标系中绘出该小球在这3s内的运动轨迹．

参考答案：（1）在0-1.0s时间内小球沿x轴正方向做匀加速运动，则有? a1=E1qm=2×106×1×10-101×10-3m/s2=0.2m/s2，v1=a1?△t1=0.2×1.0m/s=0.2m/s；在0-1.0s时间内小球的位移为x1=12a1(△t)2=0.1m，小球从原点运动到（0.1m，0）处；
（2）在t1=1.0s到t2=2.0s的时间内，x2=x1+12a1△t22+v1△t2=0.1m+12×0.2×1.02m+0.2×1m=0.4m，y2=12a2△t22=12×0.2×1.02m=0.1m．
（3）由v22=2v12，得t2=2.0s时小球的速度为：v2=

本题解析：

本题难度：一般

2、简答题  影响物质材料电阻率的因素很多．一般金属材料的电阻率随温度的升高而增大；半导体材料的电阻率则随温度的升高而减小；

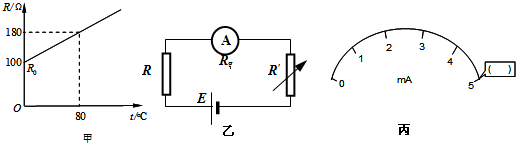

（1）如图（甲）是由某金属材料制成的电阻R随摄氏温度t变化的图象，若用该电阻与电池（电动势E=1.5V，内阻不计）、电流表（量程为5mA、内阻Rg=100Ω）、电阻箱R′串联起来，连接成如图（乙）所示的电路，用该电阻做测温探头，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”．
①电流刻度较大处对应的温度刻度值______；（填“较大”或“较小”）
②若电阻箱阻值R′=50Ω，在丙图中空格处（5mA）对应的温度数值为______℃．

（2）PTC元件由于材料的原因有特殊的导电特性，其电阻随温度变化关系复杂．现有一只由PTC元件做成的加热器，实验测出各温度下它的阻值，数据如下：

参考答案：（1）①根据闭合电路欧姆定律得
? 电路中电流I=ER+R′，可见，电阻R越小，电流I越大，对应的温度越低，所以电流刻度较大处对应的温度刻度较小．
? ②当电流为5mA时，由闭合电路欧姆定律I=ER+R′，得
? R=EI-R′=150Ω，
由R-t图象，根据数学得到R=t+100（Ω），当R=150Ω，t=50°C．

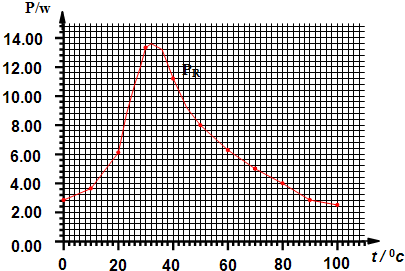

（2）①PQ=0.1（t-t0），PQ与温度t之间关系的图象如图



②由图可知，当温度为70℃时，发热功率和散热功率相等，即此时物体的温度不再变化；
③当温度稍高于稳定温度时：加热器电阻增大，产生的焦耳热的功率小于散热的功率，温度将下降
当温度稍低于稳定温度时：加热器电阻减小，产生的焦耳热的功率大于散热的功率，温度将上升．

故答案为：（1）①较小?②50
（2）①如图
②70
③加热器电阻增大，产生的焦耳热的功率小于散热的功率，温度将下降
加热器电阻减小，产生的焦耳热的功率大于散热的功率，温度将上升．

本题解析：

本题难度：一般

3、实验题  用如图所示的电路，测定一节干电池的电动势和内阻。电池的内阻较小，为了防止在调节滑动变阻器时造成短路，电路中用一个定值电阻R0起保护作用。除电池、开关和导线外，可供使用的实验器材还有：

a．电流表（量程0.6A、3A）
b．电压表（量程3V、15V）
c．定值电阻（阻值1Ω、额定功率5W）
d．定值电阻（阻值10Ω，额定功率10W）
e．滑动变阻器（阻值范围0～10Ω、额定电流2A）
f．滑动变阻器（阻值范围0～100Ω、额定电流1A）
那么：
（1）要正确完成实验，电压表的量程应选择__________V，电流表的量程应选择__________A，R0应选择__________Ω的定值电阻，R应选择阻值范围是__________Ω的滑动变阻器。
（2）引起该实验系统误差的主要原因是______________________________。

参考答案：（1）3，0.6，1，0-10
（2）由于电压表的分流作用造成电流表读数总是比电池实际输出电流小

本题解析：

本题难度：一般

4、填空题  A．一只普通的家用照明白炽灯正常发光时，通过它的电流值最接近：______A，（选填“20A”、“2A”、“0.2A”、“0.02A”）由此可估测它的电阻为______Ω．

参考答案：普通家用照明白炽灯泡比如220V40W，正常工作时，电压为220V，功率为40W，
由公式P=UI得I=PU=40220A≈0.2A
由公式R=UI得：灯泡电阻为：R=2200.2Ω=1100Ω
故答案为：0.2A，1100Ω．

本题解析：

本题难度：一般

5、选择题  如图，电源电动势为E，内阻为r，滑动变阻器电阻为R，开关闭合．两平行极板间有匀强磁场，一带电粒子正好以速度v匀速穿过两板．以下说法不正确的是（忽略带电粒子的重力）（　　）
A．保持开关闭合，将滑片P向上滑动一点，粒子将可能从下极板边缘射出
B．保持开关闭合，将滑片P向下滑动一点，粒子将可能从下极板边缘射出
C．保持开关闭合，将a极板向下移动一点，粒子将继续沿直线穿出
D．如果将开关断开，粒子将继续沿直线穿出
