4、其他  在用电流表和电压表测电池的电动势和内电阻的实验中，所用的电流表和电压表的内阻分别为0.1Ω和1kΩ。下图为实验原理图和所需器材实物图。试按原理图在实物图中画线连接成实验电路。

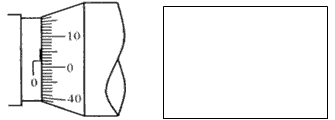

5、实验题  在“测定金属的电阻率”的实验中，用螺旋测微器测量金属丝直径d时的刻度位置如图所示，用米尺测量金属丝的长度。金属丝的电阻大约为10Ω。先用伏安法测出金属丝的电阻，然后根据电阻定律计算出该金属材料的电阻率。

（1）从图中读出金属丝的直径为_____________mm。
（2）在用伏安法测定金属丝的电阻时，除被测的电阻丝外，还有如下供选择的实验器材：
直流电源：电动势约6V，内阻很小；
电流表：量程0～0.6A，内阻10Ω；
电流表：量程0～3.0A，内阻0.1Ω；
电压表V：量程0～3V，内阻6kΩ；
滑动变阻器：最大阻值2kΩ，额定电流0.5A；
滑动变阻器：最大阻值10Ω，额定电流2A；
开关、导线等。
在可供选择的器材中，应该选用的电流表是_____________，应该选用的滑动变阻器是_____________。
（3）根据所选的器材，在上边方框内画出实验电路图。
（4）若电压表的读数为U，电流表的读数为I，则计算金属材料的电阻率的表达式为=_____________（用测得量的符号表示）。
