1、选择题  汤姆孙通过对阴极射线的研究发现了电子。如图所示，把电子射线管（阴极射线管）放在蹄形磁铁的两极之间，可以观察到电子束偏转的方向是

A．向上
B．向下
C．向左
D．向右

2、计算题  (17分)如图所示,半径为r、圆心为O1的虚线所围的圆形区域内存在垂直纸面向外的匀强磁场,在磁场右侧有一竖直放置的平行金属板M和N,两板间距离为L,在MN板中央各有一个小孔O2、O3,O1、O2、O3在同一水平直线上,与平行金属板相接的是两条竖直放置间距为L的足够长的光滑金属导轨,导体棒PQ与导轨接触良好,与阻值为R的电阻形成闭合回路(导轨与导体棒的电阻不计),该回路处在磁感应强度大小为B,方向垂直纸面向里的匀强磁场中,整个装置处在真空室中,有一束电荷量为+q、质量为m的粒子流(重力不计),以速率v0从圆形磁场边界上的最低点E沿半径方向射入圆形磁场区域,最后从小孔O3射出.现释放导体棒PQ,其下滑h后开始匀速运动,此后粒子恰好不能从O3射出,而从圆形磁场的最高点F射出.求:
（1）圆形磁场的磁感应强度B′.
（2）导体棒的质量M.
（3）棒下落h的整个过程中,电阻上产生的电热.
（4）粒子从E点到F点所用的时间.

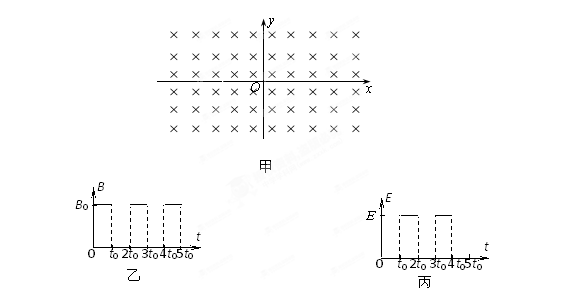

3、计算题  如图甲所示，在xOy平面内存在垂直平面的磁场，磁感应强度的变化规律如图乙所示（规定向里为磁感应强度的正方向），在t=0时刻由原点O发射初速度大小为v0，方向沿y轴正方向的带负电粒子（不计重力）．若粒子的比荷大小．试求：
小题1:带电粒子从出发到再次回到原点所用的时间；
小题2:带电粒子从出发到再次回到原点的运动轨迹的长度；
小题3:若粒子的比荷变为，同时在y轴方向加匀强电场，其电场强度的变化规律如图丙所示（沿y轴正方向电场强度为正），要使带电粒子能够在运动一段时间后回到原点，则E的取值应为多少？

4、选择题  如图所示，质量为m、带电荷量为q的小球，在水平方向的磁感应强度为B的匀强磁场中，沿着动摩擦因数为μ的竖直墙由静止下滑，下列说法正确的

[? ]
A．小球不受磁场力
B．尽管小球受到磁场力作用，但磁场力不做功，系统机械能守恒
C．小球下滑的最大速度为
D．小球下滑的加速度为重力速度g

5、填空题  磁场对运动电荷有力的作用，这种力叫做______力．电视机显象管就是利用了______的原理．
