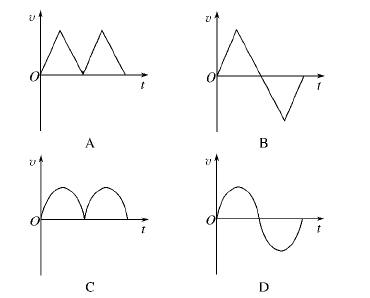

1、选择题  平行板间有如图所示周期变化的电压,重力不计的带电粒子静止在平行板中央,从t=0时刻开始将其释放,运动过程无碰板情况,选项中,能正确定性描述粒子运动的速度图象的是(?)

2、实验题  在测定满偏电流为2.5 mA，内阻约为50 Ω的电流表A1的内电阻的实验中，备用的器材有：
A.标准电流表A2（量程0~3 mA）
B.标准电压表V（量程0-15 V）
C..保护电阻R0（阻值100Ω）
D电阻箱R1（阻值范围0~999.9 Ω）
E.电源（电动势1.5 V，有内阻）
F.滑动变阻器R2（阻值范围0-20Ω，额定电流1.5 A）
另有若干导线和开关
（1）根据列出的器材，设计一种电路尽量准确地测出电流表的内阻。并根据设计的电路写出电流表内阻的表达式（用字母表示，要注明式中各个字母的含义）。
（2）测出A1的内电阻后，某同学设计了如图所示的电路，将电流表A1改装成0~0.6 A和0~3 A 两个量程的电流表，按该同学的设计，当开关S与a点接通时电流表的量程为_____________A；当开关S接b时，若电流表A1的内电阻为RA，则=_____________。

3、选择题  如图所示，电子在电势差为U1的电场中加速后，垂直射入电势差为U2的偏转电场，在满足电子能射出偏转电场的条件下，下列四种情况中，一定能使电子的偏转角变大的是

[? ]
A．U1变大，U2变大 　　　　　
B．U1变小，U2变大
C．U1变大，U2变小 　　　　　
D．U1变小，U2变小

4、选择题  如图所示，从S?处发出的热电子（初速为零）经加速电压U加速后垂直进入相互垂直的匀强电场和匀强磁场中，发现电子向上极板偏转．设两极板间电场强度为E，磁感强度为B．为使电子沿直线从该混合场区域通过，可采取以下哪个措施（ ? ）
A．适当减小电场强度E
B．适当增大磁感强度B
C．适当增大加速电场的宽度
D．适当增大加速电压U
