1、填空题  量程为3V的电压表，其内阻约为3kΩ，现要求测出该电压表内阻的值，并有尽可能高的测量精确度，现有下列器材

2、实验题  （6分）某同学要测定一个阻值R约为5的电阻，实验室提供的器材如下：
A．电压表(量程0-3V，内阻约30k)
B．电流表（量程0-0.6A，内阻约1.0）
C．滑动变阻器(阻值范围0-10．?允许最大电流3A)
D．滑动变阻器(阻值范围0-500，?允许最大电流1A)
E．电源E（电动势3V，内阻不计）
F．开关，导线
(1)图中部分电路已连接，请在图中以笔划线?代替导线将电压表接入电路中的正确位置；

(2)图中滑动变阻器应选用____更合理：（填“”或“”）
(3)闭合电键前，滑动变阻器的滑片P应该置于_____端。（填“A”或“B”）

3、填空题  一个定值电阻，其阻值约在40～50Ω之间，现需要测量其阻值．给出的实验器材有：
电池组?E：电动势9V，内阻约为0.5Ω
电压表V：量程0～10V，内阻20kΩ
电流表A1：量程0～50mA，内阻约为20Ω
电流表A2：量程0～300mA，内阻约为4Ω
滑动变阻器R1：阻值范围0～100Ω，额定电流1A
滑动变阻器R2：阻值范围0～1700Ω，额定电流0.3A
电键S、导线若干
如图所示，有两种电路可供选择．测量中为了减小实验误差，实验所用的电流表应为______（填代号）滑动变阻器应为______（填代号），实验应选图______所示的电路图．

4、实验题  某同学欲做“测量电源的电动势和内阻”的实验，实验桌上除开关、电键外还有如下仪器：
A、待测电源一个（电动势约3 V，内阻小于1 Ω）
B、直流电流表（量程0~0.6 A，内阻约0.22 Ω；量程0~3 A，内阻约0.1 Ω）
C、直流电压表（量程0~3 V，内阻为15 kΩ；量程0~15 V，内阻为25 kΩ）
D、滑动变阻器（0~15 Ω，允许最大电流为3 A）
E、滑动变阻器（0~1000 Ω，允许最大电流为0.6 A）

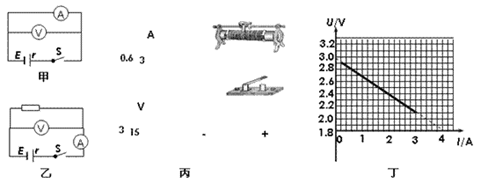

（1）实验时有如图所示的甲、乙两种电路，为了减小测量误差，应选择图______所示电路。
（2）根据选择的电路将下图中实物图连接好。
（3）选择的滑动变阻器是_______（填代号），理由是______________________________________。
（4）若根据测量出的数据，作出U-I图线，如图所示，则电源电动势为______，内阻为______。

5、简答题  （1）某同学用多用电表粗测某电阻的阻值，选用倍率为“×1Ω”的电阻挡测电阻时，按规范操作，指针的位置如图中的a．现要较准确的测量该电阻的阻值，在用红、黑表笔接触这个电阻两端之前，以下哪些操作是必须的，请选择其中有用的，按操作顺序写出：______
A．用螺丝刀调节表盘下中间部位的调整螺丝、使表针指零
B．将红表笔和黑表笔接触
C．把选择开关旋转到“×10Ω”位置
D．把选择开关旋转到“×100Ω”位置
E．调节欧姆调零旋钮使表针指着欧姆零点
按正常顺序操作后，指针的位置如图中b，则该电阻的大小为______Ω．
（2）现在需要更精确测量上述电阻，提供的器材有：
A．电压表V（量程3V，内阻约10kΩ）
B．电流表A1（量程0.6A，内阻约为0.1Ω）
C．电流表A2（量程50mA，内阻约为50.0Ω）
D．滑动变阻器R1（阻值0～10kΩ，额定电流0.1A）
E．滑动变阻器R2（阻值0～20Ω，额定电流0.1A）
F．电池组E（电动势约为6V，内阻不计）
G．开关S和导线若干
请在虚线框内画出实验电路图．设计的电路图中，电流表选择______；滑动变阻器选择______．（用器材前面的字母代号表示）
