1、简答题  为了测量量程为3V的电压表V的内阻（内阻约2000Ω），实验室可以提供的器材有：
电流表A1，量程为0.6A，内阻约0.1Ω
电压表V2，量程为5V，内阻约3500Ω
变阻器R1阻值范围为0-9999Ω
变阻箱R2阻值范围为0-99.9Ω
滑动变阻器R3，最大阻值约为100Ω，额定电流1.5A
电源E，电动势6V，内阻约0.5Ω
单刀单掷开关K，导线若干．

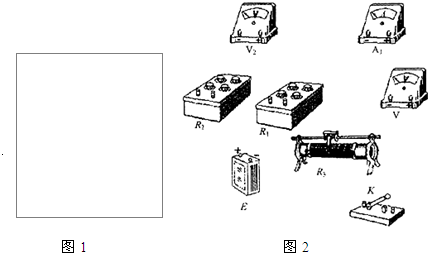

（1）请从上述器材中选择必要的器材，设计一个测量电压表V的内阻的实验电路，在图1方框中画出电路原理图?（?电路原理图中的元件要用题中相应的英文字母标注），要求测量尽量准确．
（2）根据你所画的电路原理图在图2所给的实物图上画出连线．
（3）说明实验所要测量的量：______．写出计算电压表V的内阻RV的计算公式为RV=______．

2、简答题  为了较为精确测量某一定值电阻的阻值，兴趣小组先用多用电表进行粗测，后用伏安法精确测量．现准备了以下器材：
A．多用电表?B．电压表V1，量程6V，内阻约10kΩ
C．电压表V2，量程15V，内阻约20kΩ?D．电流表A1，量程O.6A，内阻约0.2Ω
E．电流表A2，量程3A，内阻约O.02Ω?F．电源：电动势E=9V
G．滑动变阻器R1，最大阻值10Ω，额定电流2A
H．导线、电键若干

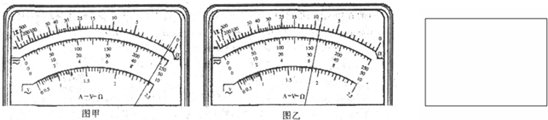

（1）在用多用电表粗测时，该兴趣小组首先选用“×10”欧姆挡，此时欧姆表的指针位置如图甲所示，为了减小误差，多用电表的选择开关应换用______欧姆挡；按操作规程再次测量该待测电阻的阻值，此时欧姆表的指针位置如图乙所示，其读数是______Ω．
（2）在用伏安法精确测量时，要求待测电阻的电压从0开始连续调节，则要完成测量，应选择的器材是______?（填器材前面的字母代号），并在方框内画出实验电路图．

3、填空题  有一个小灯泡上标有“4.8V，2W”的字样，现在测定小灯泡在不同电压下的电功率，并作出小灯泡的电功率P与它两端电压的平方酽的关系曲线．有下列器材可供选用：
A．电压表V1（0～3V．内阻3kΩ）：
B．电压表V2（0～15V．内阻15kΩ）；
C．电流表A（0～0.6A，内阻约1Ω）；
D．定值电阻R1=3kΩ；
E．定值电阻R2=15kΩ；
F．滑动变阻器R（最大电阻10Ω，允许最大电流2A）；
G．学生电源（电动势6V，内阻不计）；
H．开关S及导线若干．
（1）实验中所用电压表应选用______，定值电阻应选用______．（填写字母序号）
（2）为尽量减小实验误差，并要求从零开始多取几组数据，画出满足实验要求的电路图．
（3）利用上述实验电路图测出的电压表读数UV与此时小灯泡两端电压U的定量关系是______，图中四个图象中可能正确的是______．

4、简答题  某同学运用下列实验器材：电压表一只，电流表一只，滑动变阻器，电池组，电键，导线若干，做测定小灯泡功率的实验，得到如下一组U和I的数据：

5、实验题  在描绘小灯泡伏安特性曲线的实验中，提供的实验器材有：
A．小灯泡（额定电压为3.8V，额定电流约0.3A）
B．直流电流表A（0-0.6A，内阻约0.5Ω）
C．直流电压表V（0-6V，内阻约5kΩ）
D．滑动变阻器R1（0-10Ω，2A）
E．滑动变阻器R2（0-100Ω，0.2A）
F．电源（6V，内阻不计）
G．开关S及导线若干
（1）实验中滑动变阻器应选用______________（选填R1或R2）；
（2）某同学设计了实验测量电路，通过改变变阻器的滑片位置，使电表读数从零开始变化，记录多组电压表的读数U和电流表的读数I。请在下图中用笔画线代替导线，将实验电路连接完整；
?
（3）该同学在实验中测出8组对应的数据（见下表）：

则小灯泡的额定功率为______________W，该测量值______________（选填“大于”、“小于”或“等于”）真实值；
（4）请在下图坐标中，描点作出U-I图线。由图象可知，随着电流的增大，小灯泡的电阻______________（选填“增大”、“减小”或“不变”）。
