参考答案：（1） 13.872mm(13.872mm-13.874mm都可以)?
（2） DHFAHGE?（或 AHGDHFE?）?

本题解析：略

本题难度：简单

3、实验题  在探究小灯泡特性的实验中，器材如下：标有“2V，0.8W”的小灯泡、电源（两节干电池串联，电动势约3V）、滑动变阻器、电压表、电流表、电键、若干导线。

（1）将电路按照分压电路连接，在将最后一根导线连接上电源正极A点前，应对电路中做两个调整，分别是________________________；________________________。

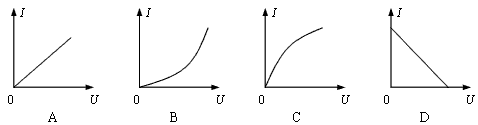

（2）正确实验后，小灯泡的电流电压关系最可能是下图中的____________；

参考答案：（1）电键断开，滑片移动到最左端
（2）C

本题解析：

本题难度：一般

4、简答题  要求精确测量一个待测电阻器R1的阻值，其阻值约在40～50Ω之间，实验室准备的器材有：
电压表V（量程0～3V，内阻20kΩ）；
电流表A1（量程0～10mA，内电阻约20Ω）；
电流表A2（量程0～100mA，内电阻约4Ω）；
滑动变阻器R1（最大阻值为20Ω，额定电流为1A）；
滑动变阻器R2（最大阻值为300Ω，额定电流为0.1A）；
直流电源E（电动势为3V，内电阻约为0.5Ω）；
开关；若干导线．
实验要求电表读数从零开始变化，要多测出几组电流、电压值，以便画出电流与电压的关系图线；还要求滑动变阻器要便于调节．为了实验能正常进行，并减少测量误差：
（1）电流表应选用______；
（2）滑动变阻器应选用______；（以上均填实验器材的代号）
（3）请在图甲所示的方框内画出实验电路图，并在图乙中补画必要的连线，将器材连接成符合要求的实验电路．
（4）考虑电表内阻的影响，该电阻的测量值______真实值．（填大小、等于或小于）

参考答案：（1）电路最大电流约为I=ER=3V40Ω=0.075A=75mA，则电流表应选A2．
（2）实验要求电表读数从零开始变化，滑动变阻器应采用分压接法，为方便实验操作，滑动变阻器应选R1．
（3）实验要求电表读数从零开始变化，滑动变阻器应采用分压接法，待测电阻阻值约为40～50Ω，电流表内阻约为4Ω，电压表内阻约为20kΩ，电压表内阻远大于待测
电阻阻值，电流表应采用外接法，实验电路图如图所示，根据电路图连接实物电路图，实物电路图如图所示．

（4）电流表采用外接法，由于电压表的分流作用，电流测量值偏大，由欧姆定律可知，电阻测量值小于真实值．
故答案为：故答案为：（1）A2；（2）R1；（3）电路图与实物电路图如图所示；（4）小于．

本题解析：

本题难度：一般

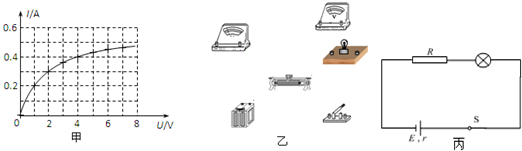

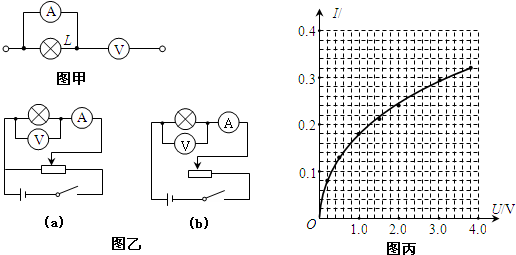

5、简答题  在做“描绘小灯泡的伏安特性曲线”的实验中，所使用的电流表内阻约为几欧，电压表的内阻约为十几千欧．实验中得到了8组数据，在图甲所示的电流-电压（I-U）坐标系中，通过描点连线得到了小灯泡的伏安特性曲线．

①请你判断实验电路的连接方式，根据你的判断在虚线框中画出实验电路图，并在图乙中连线使之为实验电路．

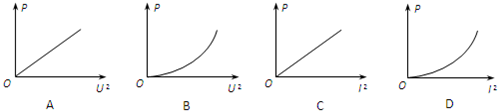

②根据图甲，可确定小灯泡的功率P与U?2和I2的关系，下列示意图中正确的是：

③将被测小灯泡与一定值电阻R和电源串联成如图丙所示的电路．电源的电动势为6.0V，内阻为1.0Ω．现测得电路中的电流为0.40A，则定值电阻R所消耗的电功率为______W．

参考答案：①、因描绘小灯泡的伏安特性曲线实验中，小灯泡电阻远小于电压表内阻，电流表应用外接法，又电流从零调到最大值，滑动变阻器应用分压式，故电路图如图所示



根据电路图连线实物图如下图．



②、由P=I2?R=U2?R可知，在P-I2?图象中图象上某点与原点连线的斜率为电阻R，而电阻R又随温度的升高而增大，故D正确，C错误，同理在P-U2?图象中，图象上某点与原点连线的斜率为电阻倒数1R，因随温度的升高R增大因而1R应减小，故AB均错误，本题应选D．
③、若将被测小灯泡与一定值电阻R和电源串联成如图丙所示的电路，由小灯泡的I-U图象可读出I=0.4A时，小灯泡两端电压为U=4V，根据闭合电路欧姆定律E=U?外+Ir得，定值电阻两端电压U?0=E-U-IrI=6-4-0.4×11V=1.6V，再由P=UI得P=1.6×0.4W=6.4W即，即定值电阻R所消耗的电功率为0.64W．
故答案为①如图，②D，③电路图如图，0.64W．

本题解析：

本题难度：一般
