3、选择题  两相同的电阻，分别通以如图所示的正弦交流电和方波型交变电流，两种交变电流的最大值相等，周期相等。则在一个周期内正弦式交流电在电阻上产生的焦耳热Q1与方波型交流电在电阻上产生的焦耳热Q2之比等于

[? ]
A. 1∶1
B. 1∶2
C. 1∶3
D. 3∶4

4、填空题  一电阻R=10Ω，流过它的交变电流为i=2sin100πt（A），则该交变电流的电流最大值Im=______A，周期为______s，在10分钟内，电阻R产生的热量为______J．

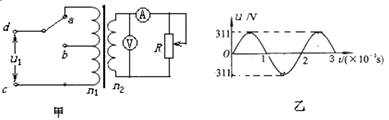

5、选择题  如图甲所示，理想变压器原副线圈的匝数比为10:1，b是原线圈的中心抽头，图中电表均为理想的交流电表，定值电阻R=10Ω，其余电阻均不计．从某时刻开始在原线圈c、d两端加上如图乙所示的交变电压。则下列说法中正确的有

A．当单刀双掷开关与a连接时，电压表的示数为31.1V
B．当单刀双掷开关与b连接且在0.01s时，电流表示数为2.2A
C．当单刀双掷开关由a拨向b时，副线圈输出电压的频率变为25Hz
D．当单刀双掷开关由a拨向b时，原线圈的输入功率变大
