1、简答题

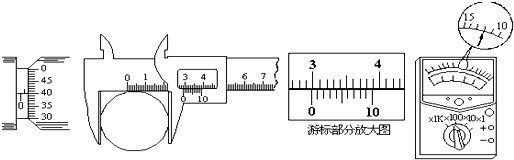

（1）某同学在用螺旋测微器测定某薄片的厚度时，读数如图所示．可知该薄片的厚度d=______mm．
（2）某同学用卡尺来测量工件的直径，读数如图所示．该工件的直径为d=______mm．
（3）某同学用多用电表按正确步骤测量一电阻阻值，如图，则这电阻值是______Ω．如果要用此多用电表测量一个约20Ω的电阻，为了使测量比较精确，选择开关应选的欧姆挡是_______．

参考答案：（1）螺旋测微器的固定刻度读数为0.5mm，可动刻度读数为0.01×40.0mm=0.400mm，所以最终读数为：0.5mm+0.400mm=0.900mm．
（2）游标卡尺的固定刻度读数为29mm，游标尺上第8个刻度游标读数为0.1×8mm=0.8mm，所以最终读数为：29mm+0.8mm=29.8mm；
（3）由图知选择开关置于×100，指针示数为12，所以电阻为12×100=1200Ω；如果要用此多用电表测量一个约20Ω的电阻，为了使测量比较精确，选择开关应选的欧姆挡是×1挡．
故答案为：（1）0.900；（2）29.8；（3）1200，×1；

本题解析：

本题难度：简单

2、简答题  如图所示，在xOy平面内的第III象限中有沿-y方向的匀强电场，场强大小为E．只第I和第II象限有匀强磁场，磁场方向垂直于坐标平面向里，有一质量为m，电荷量为e的电子，从y轴的P点以初速度v0垂直于电场方向进入电场，P点坐标为(0，-

参考答案：（1）电子在电场做类平抛运动，加速度为a=Eem
令y0=mv202Ee，则时间为t=

本题解析：

本题难度：一般

3、实验题  为了能精确测量某一高内阻电源的电动势与内阻（待测电源电动势约为10 V，内阻约1 kΩ），并能测得多组数据，提供的器材有：
A．电压表V1（量程6V，内阻约1kΩ）；
B．电压表V2（量程25V，内阻约4kΩ）；
C．电流表A1（量程1mA，内阻约100Ω）；
D．电流表A2（量程10mA，内阻约1 0Ω）；
E．滑动变阻器（最大阻值为10kΩ，最大电流为0.2A）；
F．滑动变阻器（最大阻值为100kΩ，最大电流为1A）；
G．电键、导线若干。
（1）请设计测量电路，在虚线框内画出电路图；?

（2）其中电压表选择_________、电流表选择_________、变阻器选择_________；（只需填写仪器前的序号即可）
（3）某同学在测定此电源电动势与内阻时，采用上述的电流表A2与一只电阻箱（最大电阻为9 999.9Ω），设计电路如图所示，由于存在系统误差，请根据此电路测量原理，比较电动势与内阻的测量值与真实值大小关系，即E测_________E真，r测_________r真。（填“>”“<”或“=”）

参考答案：（1）
（2）A，D，E
（3）=，>

本题解析：

本题难度：困难

4、实验题  用已调零且选择旋钮指向欧姆挡“×10”位置的多用电表测某电阻阻值，根据下图所示的表盘，被测电阻阻值为_________Ω。若将该表选择旋钮置于1mA挡测电流，表盘仍如下图所示，则被测电流为_________mA。

参考答案：220，0.40

本题解析：

本题难度：一般

5、实验题  某同学用下列器材测定一节蓄电池的电动势和内电阻。蓄电池的电动势约为3V，内电阻很小。
A．量程是0.6 A，内阻约为0.5 Ω的电流表；
B．量程是3V，内阻是6 kΩ的电压表；
C．量程是15 V，内阻是30 kΩ的电压表；
D．阻值为0~1 kΩ，额定电流为0.5 A的滑动变阻器；
E．阻值为0-10 Ω，额定电流为2A的滑动变阻器；
F．定值电阻4 Ω，额定功率4W；
G．开关S一个，导线若干。

（1）为了减小实验误差，电压表应选择__________（填器材代号），电路图中的导线应连接到__________（填“①”或“②”），改变滑动变阻器阻值的时候，为了使电压表和电流表的读数变化比较明显，滑动变阻器应选择__________（填器材代号）。
（2）用（1）中的实验电路进行测量，读出电压表和电流表的读数，画出对应的U-I图线如图中a所示，另有一电阻的U-I图线如图中b所示。若把该电阻单独与这节蓄电池连接成闭合回路，电源两端的电压为__________V。（结果保留三位有效数字）

参考答案：（1）B，①，E
（2）2.67

本题解析：
