1、简答题  如图所示，在竖直平面xOy内，x轴下方存在足够大的匀强电场，电场强度为E、方向竖直向下，同时存在方向垂直纸面向里的匀强磁场．将一个带电小球从y轴上A（0，L）点以大小为v0水平速度平抛出去（v0?未知），小球穿过x轴上C点（2L，0）后，恰好做匀速圆周运动，经过磁场回旋后再次返回A点．设重力加速度为g，空气阻力不计．
（1）判断小球带正电还是带负电，并画出该小球的运动轨迹
（2）求带电小球的初速度v0的大小
（3）求磁场的磁感应强度B的大小
（4）求小球从A点出发到再次回到A点所用的时间．

2、计算题  如图是某种静电分选器的原理示意图。两个竖直放置的平行金属板带有等量异号电荷，形成匀强电场。分选器漏斗的出口与两板上端处于同一高度，到两板距离相等。混合在一起的a、b两种颗粒从漏斗出口下落时，a种颗粒带上正电，b种颗粒带上负电。经分选电场后，a、b两种颗粒分别落到水平传送带A、B上。
已知两板间距d=0.1m，板的长度l=0.5m，电场仅局限在平行板之间；各颗粒所带电量大小与其质量之比均为1×10－5C/kg。设颗粒进入电场时的初速度为零，分选过程中颗粒大小及颗粒间的相互作用力不计。要求两种颗粒离开电场区域时，不接触到极板但有最大偏转量。重力加速度g取10m/s2。
（1）左右两板各带何种电荷？两极板间的电压多大？
（2）若两带电平行板的下端距传送带A、B的高度H=0.3m，颗粒落至传送带时的速度大小是多少？
（3）设颗粒每次与传带碰撞反弹时，沿竖直方向的速度大小为碰撞前竖直方向速度大小的一半。写出颗粒第n次碰撞反弹高度的表达式。并求出经过多少次碰撞，颗粒反弹的高度小于0.01。

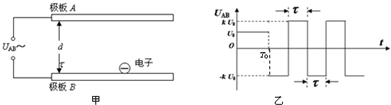

3、简答题  制备纳米薄膜装置的工作电极可简化为真空中间距为d的两平行极板，如图甲所示．加在极板A、B间的电压UAB按图乙所示规律变化：在0-T0时间内电压为U0，此后电压呈周期性变化，电压大小为kU0，电压变化的周期为2τ．在t=0时，极板B附近的一个电子，质量为m、电荷量为e，受电场作用由静止开始运动．若无论经过多长的时间，这个电子既未碰到极板A，也没有碰到极板B，且不考虑重力作用．
（1）d的取值必须满足什么条件？
（2）k的取值以及T0与τ之间的关系必须满足什么条件？
（3）现逐渐增大k的值，使得电子第一次向B极板运动时就能碰到B板，求k的最小值．

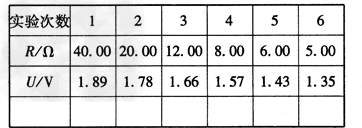

4、实验题  某研究性学习小组利用图a所示的电路测量某蓄电池的电动势E和内电阻r。由于蓄电池的内阻很小，因此在电路中接入一个定值电阻R0=2.0Ω。闭合开关S，调整电阻箱R的阻值，读出电压表相应的示数U，得到数据如下表：?

(1)为了准确地得出实验结论，该小组的同学准备用图象来处理实验数据。图象的纵坐标表示电压表读数U，则图象的横坐标表示的物理量应该是__________；
(2)计算出与该组数据对应的物理量；
(3)请在图b所给的坐标纸中作图，利用图象得到E=__________V，r=__________Ω。

5、选择题  内阻为1200欧的伏特表与电阻R串联，接入内阻可忽略的电动势为6伏特的电池两端，此时伏特表的读数为4.5伏，则此电阻R的阻值是（ ? ）
A．300欧
B．400欧
C．1200欧
D．3600欧
